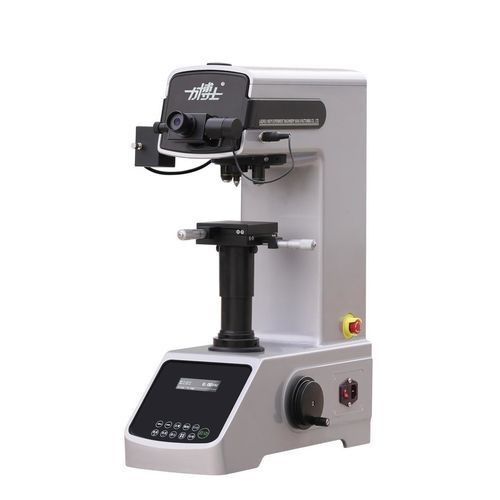

Knoop努氏Vickers/维氏硬度计 HV-5SPTA

微观维氏台式用于薄板材料

产品简介
HV-5SPTA型是一款光机电一体化的小负荷维氏硬度计，融合高倍率光学测量系统与光电传感技术，可精准测试微小零件、薄板、金属箔、电镀层及玻璃、陶瓷等非金属材料，并能够反映感应硬化、渗碳等表面处理层的硬度特性。压痕测量通过目镜微测完成，设备支持自动加荷、保荷与卸载，适用于科研机构与工业实验室的材料硬度检测与质量控制。

产品优势

• 自动化功能：自动转塔并实现加载/保荷/卸载全过程控制
• 光学测量：配备10×观察物镜与40×测量物镜，测量分辨率（刻度）为0.025 μm
• 量程与适用性：支持HV0.2–HV5量表，硬度范围5–3000 HV，适用于微小工件与表面处理层检测
• 数据与扩展接口：提供内置打印机、RS232、以太网、USB、蓝牙，支持数据导出及与上位机/MES等系统对接
• 可调参数：保荷时间1–60秒可调，试验力涵盖1.961N至49.3N等多档

详细参数
维氏刻度：HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
试验力（N）：1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.3
光学系统：10×观察物镜、40×测量物镜；刻度 0.025 μm；总放大倍数示例：观察100× / 测量400×（配置相关）
加载控制：自动加载、保荷与卸载
硬度读数：通过目镜微测手动读取并换算硬度值，换算误差约3–5% HV
保荷时间：1–60秒可调
试件最大高度：200 mm（拆除保护套后；标准状态110 mm）
压痕中心至机壁距离：130 mm
试验模式：HV / HK
硬度值范围：5–3000 HV
外形尺寸（W×D×H）：500 × 330 × 660 mm
净重：55 kg
XY试台：尺寸100 × 100 mm，行程25 × 25 mm，分辨率0.01 mm
电源：AC 220 V / 50 Hz
转塔方式：自动转塔
光源：12 V / 20 W
特殊配置：内置打印机、区域报警

主要配置

• 维氏压头：1件
• 十字坐标试台（XY）：1套
• 20×与40×物镜：各1（按配置提供）
• 10×数字目镜微测：1件
• 标准维氏硬度块：700–800 HV1与400–600 HV5（随机提供）

Caractéristiques / Spécifications techniques

• 型号：HV-5SPTA（系列包括HV-5/10/30/50TPTA）
• 测量方式：光电传感微维氏光学测量
• 适用材料：微小零件、薄板、金属箔、电镀层、玻璃、陶瓷、表面硬化层
• 支持刻度：HV0.2–HV5
• 测量精度：换算误差约3–5% HV
• 加载方式：自动加载/保荷/卸载
• 压痕测量：10×目镜微测手动读取
• 试台：100 × 100 mm，行程25 × 25 mm，分辨率0.01 mm
• 电源与光源：AC 220 V 50 Hz；12 V / 20 W
• 外形与重量：500 × 330 × 660 mm，约55 kg
• 选配项：内置打印、RS232/以太网/USB/蓝牙、区域报警
