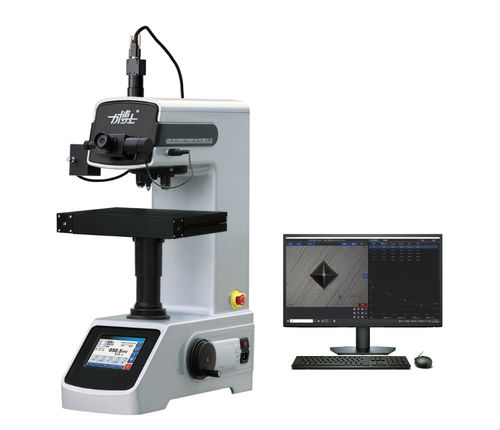

微观维氏硬度计 QHV series

台式用于薄板材料用于玻璃

产品概述
QHV-5/10/30/50TPTA型是一款集机械、光学、计算机技术于一体的全自动数显维氏硬度计。具备自动加载/保荷/卸载功能，支持以太网、蓝牙、RS232等多种接口，实现数据记录与可追溯性。适用于微小零件、薄板、金属箔、线材、电镀层、氮化层等薄硬化层以及玻璃、珠宝、陶瓷等非金属材料的硬度检测。

详细参数（分型号）
QHV-5TPTA — 试验力（N）：1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.03；（kgf）：0.2、0.3、0.5、1、2、2.5、3、5；标尺：HV0.2–HV5
QHV-10TPTA — 试验力（N）：2.942、4.903、9.807、19.61、24.52、29.42、49.03、98.07；（kgf）：0.3–10；标尺：HV0.3–HV10
QHV-30TPTA — 试验力（N）：4.903–294.2；（kgf）：0.5–30；标尺：HV0.5–HV30
QHV-50TPTA — 试验力（N）：9.807–490.3；（kgf）：1–50；标尺：HV1–HV50

通用参数与功能
试验力选择方式：触摸屏选择
试验力施加方法：自动（加载/保荷/卸载）
试验力保荷时间：0~99秒可调
硬度测量范围：QHV-5TPTA：8–3000 HV；QHV-10/30/50TPTA：5–3000 HV
试件最大高度：110 mm（拆除加长套后200 mm）
压头中心到机壁距离：130 mm

光学系统
物镜：QHV-5TPTA — 20×（观察）、40×（测量）；QHV-10TPTA — 10×/40×；QHV-30/50TPTA — 10×/40×
目镜：10×
总放大倍数示例：QHV-5TPTA — 200×（观察）、400×（测量）；其他：100×/400×
测量分辨率：QHV-5/10 — 0.025 μm；QHV-30/50 — 0.125 μm 或 0.0625 μm

试台与运动
试台升降方式：手动 / 电动（软件控制）
XY坐标试台 — 尺寸 100 × 100 mm；行程 25 × 25 mm；分辨率 0.01 mm
自动试台 — 尺寸 312 × 225 mm；X向行程 110 mm；Y向 90 mm

其它电气与机械参数
光源：12 V / 20 W
电源：220 V 50 Hz
外形尺寸（长×宽×高）：500 × 330 × 660 mm
重量：55 kg

产品优势

• 自动加荷、保荷、卸荷，测试周期一致，减少人为影响。
• 高清触摸屏，多语言界面，一键启动测试，操作便捷。
• 物镜与压头自动切换，降低人工误差，提高检测效率。
• 数显直读维氏硬度值，精度高且重复性好，符合国标/ISO 标准。
• 支持数据记录、统计分析、打印与上传，满足品质追溯与审核需求。

特性 / 技术规格

• 型号/系列：QHV-5/10/30/50TPTA
• 适用试样：微小零件、薄板、金属箔、线材、电镀层、氮化层、玻璃、珠宝、陶瓷
• 试验力范围：0.2 kgf 至 50 kgf（视型号而定）
• 硬度测量范围：5–3000 HV（视型号而定）
• 光学放大：支持观察与测量物镜（10×/20×，40×测量）
• 测量分辨率：最小 0.025 μm（视型号而定）
• 试件最大高度：110 mm（可延长至200 mm）
• 接口：Ethernet、Bluetooth、RS232（用于数据管理与传输）
• 电源/光源/尺寸/重量：220 V 50 Hz；12 V/20 W；500 × 330 × 660 mm；约 55 kg
