- 宏观维氏硬度计
- Laizhou Weiyi Experiment Machine Manufacturing Co., Ltd.

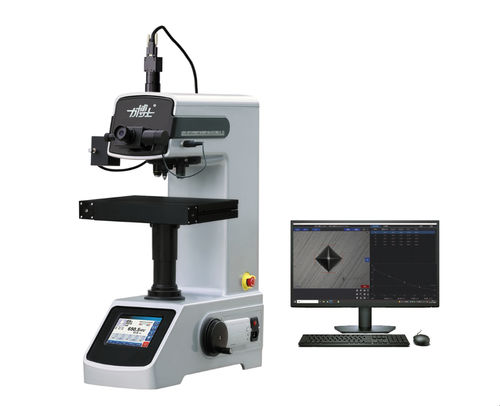

宏观维氏硬度计 BHV series微观维氏台式用于板材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 微观维氏, 宏观维氏
- 安装类型
- 台式
- 应用产品
- 用于陶瓷, 灰浆, 用于玻璃, 用于钢丝, 用于板材
- 其他特性
- 数字, 自动, PCT触摸屏
- 负载
最多: 50 kgf
最少: 0.2 kgf
- 有效高度
110 mm, 200 mm
(4.3 in, 7.9 in)- 重量
55 kg
(121.3 lb)
产品介绍
产品概述
BHV-5/10/30/50TPTA型维氏硬度计适合于测试金属结构，包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层。它还可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。特别的是，它能遵循金属的结构，测试感应硬化或渗碳硬化等材料的内部硬度。维氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性、可操作性和重复性，是测试维氏硬度的理想产品。该机采用高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。通过触摸屏操作，可自动输入测量压痕的长度、在液晶显示屏上可显示试验力、试验力保持时间、测量次数、硬度值等。
详细参数（按型号）
BHV-5TPTA — 试验力(N): 1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.03；试验力(kgf): 0.2、0.3、0.5、1、2、2.5、3、5；标尺: HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
BHV-10TPTA — 试验力(N): 2.942、4.903、9.807、19.61、24.52、29.42、49.03、98.07；试验力(kgf): 0.3、0.5、1、2、2.5、3、5、10；标尺: HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
BHV-30TPTA — 试验力(N): 4.903、9.807、19.61、24.52、29.42、49.03、98.07、196、294.2；试验力(kgf): 0.5、1、2、2.5、3、5、10、20、30；标尺: HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
BHV-50TPTA — 试验力(N): 9.807、19.61、24.52、29.42、49.03、98.07、196、294.2、490.3；试验力(kgf): 1、2、2.5、3、5、10、20、30、50；标尺: HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
通用参数与功能
试验力选择方式: 在触摸屏上选择
试验力施加方法: 自动（加载/保荷/卸载）
试验力保荷时间: 0~99秒可调
硬度测量范围: BHV-5TPTA: 8-3000HV；BHV-10/30/50TPTA: 5-3000HV
试件最大高度: 110mm（卸除加长套后200mm）
压头中心到机壁距离: 130mm
光学系统 — 物镜/目镜/总放大倍数: BHV-5TPTA物镜20×(观察)，40×(测量)；目镜10×；总放大200×(观察)，400×(测量)；BHV-10TPTA物镜10×(观察)，40×(测量)；BHV-30/50TPTA物镜10×/40×（按功能配置）。
测量分辨率: 最小0.025 μm（视型号而定）；可选分辨率：0.0625 μm、0.125 μm
试台升降方式: 手动
试台参数 — XY坐标试台: 尺寸100 × 100 mm；行程25 × 25 mm；分度值0.01 mm
自动试台: 尺寸312 × 225 mm；X向行程110 mm；Y向行程90 mm
光源: 12V/20W
电源: 220V 50Hz
外形尺寸: 500 × 330 × 660 mm（长×宽×高）
重量: 55 kg
适用范围
适用于金属微小零件、薄板、金属箔、电线、薄硬化层、电镀层以及玻璃、珠宝、陶瓷等无法用较大试验力方法测试的材料。
特性 / 技术规格
BHV-5/10/30/50TPTA型维氏硬度计适合于测试金属结构，包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层。它还可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。特别的是，它能遵循金属的结构，测试感应硬化或渗碳硬化等材料的内部硬度。维氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性、可操作性和重复性，是测试维氏硬度的理想产品。该机采用高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。通过触摸屏操作，可自动输入测量压痕的长度、在液晶显示屏上可显示试验力、试验力保持时间、测量次数、硬度值等。
详细参数（按型号）
BHV-5TPTA — 试验力(N): 1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.03；试验力(kgf): 0.2、0.3、0.5、1、2、2.5、3、5；标尺: HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
BHV-10TPTA — 试验力(N): 2.942、4.903、9.807、19.61、24.52、29.42、49.03、98.07；试验力(kgf): 0.3、0.5、1、2、2.5、3、5、10；标尺: HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
BHV-30TPTA — 试验力(N): 4.903、9.807、19.61、24.52、29.42、49.03、98.07、196、294.2；试验力(kgf): 0.5、1、2、2.5、3、5、10、20、30；标尺: HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
BHV-50TPTA — 试验力(N): 9.807、19.61、24.52、29.42、49.03、98.07、196、294.2、490.3；试验力(kgf): 1、2、2.5、3、5、10、20、30、50；标尺: HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
通用参数与功能
试验力选择方式: 在触摸屏上选择
试验力施加方法: 自动（加载/保荷/卸载）
试验力保荷时间: 0~99秒可调
硬度测量范围: BHV-5TPTA: 8-3000HV；BHV-10/30/50TPTA: 5-3000HV
试件最大高度: 110mm（卸除加长套后200mm）
压头中心到机壁距离: 130mm
光学系统 — 物镜/目镜/总放大倍数: BHV-5TPTA物镜20×(观察)，40×(测量)；目镜10×；总放大200×(观察)，400×(测量)；BHV-10TPTA物镜10×(观察)，40×(测量)；BHV-30/50TPTA物镜10×/40×（按功能配置）。
测量分辨率: 最小0.025 μm（视型号而定）；可选分辨率：0.0625 μm、0.125 μm
试台升降方式: 手动
试台参数 — XY坐标试台: 尺寸100 × 100 mm；行程25 × 25 mm；分度值0.01 mm
自动试台: 尺寸312 × 225 mm；X向行程110 mm；Y向行程90 mm
光源: 12V/20W
电源: 220V 50Hz
外形尺寸: 500 × 330 × 660 mm（长×宽×高）
重量: 55 kg
适用范围
适用于金属微小零件、薄板、金属箔、电线、薄硬化层、电镀层以及玻璃、珠宝、陶瓷等无法用较大试验力方法测试的材料。
特性 / 技术规格
- 型号/系列: BHV-5/10/30/50TPTA
- 力值范围: 根据型号从0.2 kgf到50 kgf（对应N值见上）
- 硬度标尺: 根据型号覆盖 HV0.2 到 HV50
- 触摸屏选择并自动加载/保荷/卸载，自动记录压痕长度并显示试验力、保持时间、测量次数和硬度值
- 高倍率光学测量系统，光学双通道及光电/光偶传感技术
- 测量分辨率最低可达0.025 μm（型号相关）
- 试件净空最高110 mm（移除加长套后可达200 mm）
- XY试台具精细分辨率，可选自动试台
- 电源: 220V 50Hz；光源: 12V/20W
- 外形尺寸 (长×宽×高): 500×330×660 mm；重量: 55 kg
