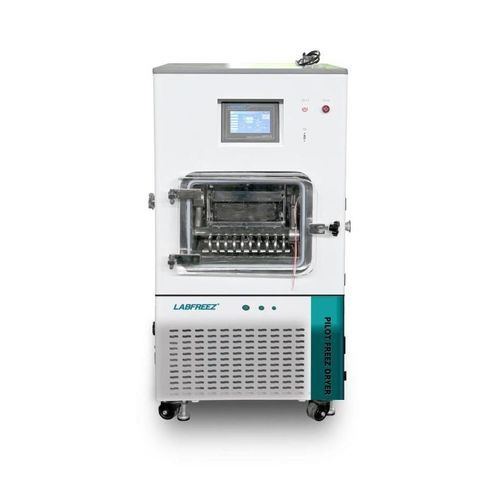

实验室冰冻干燥器 FD-10F series

加工领航食品工业

简要说明

• 紧凑型原位中试冻干机，适用于小批量处理（视型号每批1–3 kg原料）
• 冷凝器捕冰能力约6 kg/24 h；冷凝器温度可选最低至-86°C
• 同腔室内完成预冻与干燥；自动与手动模式；可选真空封瓶（stoppering）功能
• 硅油循环加热或电加热层板可选；适用于疫苗小瓶、益生菌、多肽、中药、食品与水果样品
• 支持USB数据导出；可选远程控制与FD-LYO软件

概述
FD-10F Series为紧凑型自动原位中试冻干机，面向生物与食品样品的小批量研发与中试生产。系列支持硅油循环或电加热层板，并提供真空下封瓶选配。结构设计便于清洁，传热可控，过程管理精确，适合研发与中试应用。

腔体

• 矩形干燥腔：实现预冻与干燥在同一腔体内，无需人工搬运样品
• 腔体、层板与托盘为抛光SS304；接触部件可选SS316
• 高透光有机玻璃观察门，内角圆弧便于清洁
• 硅油循环加热实现高精度温控（适合生物/医疗）；电加热更适合食品应用
• 油加热型号配备GUNDFOS屏蔽循环泵与PID控制；采用低粘度硅油作为循环热媒
• 电加热层板使用安全电压并支持可控升温速率

冷凝器腔（冷阱）

• 大容量SS304冷凝器（腐蚀性工艺可选SS316）
• 最低冷凝温度：硅油版可达-86°C；电加热版典型-60°C
• 快速降温能力：例如从+20°C降至-40°C约30分钟
• 独立筒式冷阱，配有有机玻璃门，具有强力除冰能力
• 专利导气技术实现均匀冷阱效率并提升捕冰效果
• 可选冷凝器周围电加热用于辅助除冰

制冷系统

• 双级制冷设计以保证低温稳定性能
• 采用知名品牌封闭式压缩机（如DANFOSS），使用无CFC制冷剂
• Danfoss压力控制器与阀件确保运行稳定
• 冷凝能力选项：常规≤-60°C；低温选项≤-86°C
• 支持快速降温与宽工作范围；空冷运行无需外部冷却装置
• 板式钎焊换热器

循环系统

• 硅油加热型号（FD-10F-R / FD-10F-TP）配GUNDFOS（丹麦）屏蔽循环泵
• 电加热元件采用PID控制实现层板温度精确调节

控制系统

• 灵活的手动+自动控制模式，PLC控制逻辑
• 标配7" LCD触摸图形显示；可选西门子PLC及10"触摸屏
• 层板温度可编程并可控；32套程序（每程序最多36段），曲线可存储并实时修改
• 内置记录仪支持USB导出；可选FD-LYO软件及电脑/手机远程控制
• 传感器校准功能、实时报警显示与历史报警查询、用户等级与密码保护

真空系统

• 标配两级旋片真空泵；真空可自动调节并设定
• 最终真空约1–5 Pa（视型号）；可选高端泵（LEYBOLD/ULVAC）
• 设计可在约30分钟内从大气达到~10 Pa工作真空（视型号）
• 系统泄漏率低（规范：系统泄漏率 < 10 Pa·l/sec）

安全保护

• 整机保护逻辑与互锁，确保电气与工艺安全
• 真空、加热及其他关键系统的报警功能
• 电源开/关保护与升华过程保护；凝冷器–真空互锁保护

其他功能

• 常规型用于散装原料（食品、果品、草药）；封瓶型用于真空下小瓶封盖
• 可选充气（水）阀及安全隔膜阀以连接惰性气体源，延长货架期
• 合规性与证书选项：CE、ISO 9001、ISO 13485、ISO 14001；可按需配置以满足GMP要求

规格表
型号：FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
规格：普通冻干机 / 带封瓶功能冻干机（封瓶手动或选配封瓶装置）
层板面积：0.2 m²（单托盘变体为0.1 m²）
层板数量：2 件（或1 件变体）
层板加热：硅油循环加热或电加热
层板温度范围：-40°C至+70°C（硅油）；-50°C至+70°C（电加热选项）
层板尺寸：400 × 270 mm；托盘尺寸 395 × 265 mm
托盘数量：2（小型变体为1）
样品装载量：2 L（厚度10 mm）或1 L（厚度10 mm）视变体而定
小瓶装载示例：Ø22: 440 / 220 件；Ø16: 868 / 434 件；Ø12: 1554 / 777 件（视型号而定）
冷凝器：典型 ≤ -65°C（电加热单元 ≤ -60°C）；-80°C / -86°C 可选
捕冰能力：6 kg / 24 h
冷凝器除霜：自然（可选电加热除霜）
真空泵：标配（两级旋片，额定真空流量 ~4 L/s 列示）
真空度：≤ 5 Pa（典型可达最终真空）
冷却方式：风冷
外形尺寸（L×W×H）：655 × 640 × 1200 mm
重量：約210 kg
控制：PLC 自动 + 手动（USB 数据导出）；可选远程/WiFi 控制
装机功率：約2 kW
电压：220 V / 50 Hz（可改为110 V / 60 Hz）
材质：腔体、层板、托盘为 SS304（接触部件可选 SS316）
