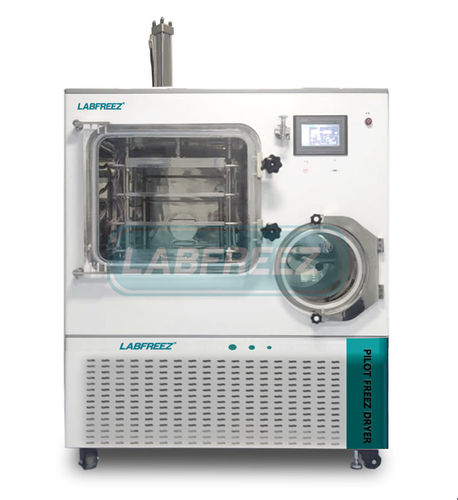

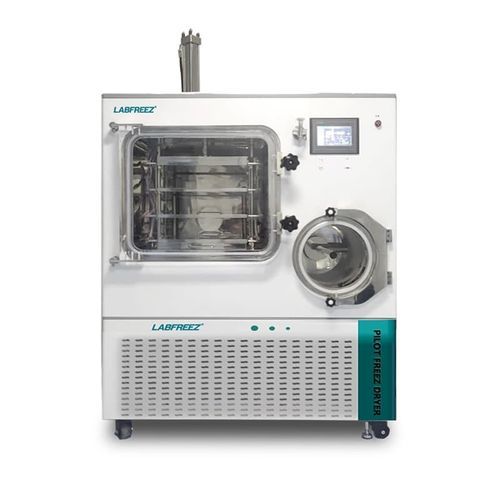

加工冰冻干燥器 FD-30F series领航用于制药业电热
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 实验室/加工
- 加工, 领航
- 应用
- 用于制药业
- 其他特性
- 不锈钢, 电热
产品介绍
概述
制冷系统
干燥室
冷凝器（冷阱）
循环系统
FD-LYO 控制系统
真空系统
安全保护
其它特性
主要部件 / 材料
可选项
规格（汇总）
- FD-30F系列试验型冷冻干燥机，适用于安瓿/小瓶及散装产品处理；型号：FD-30F-R（常规）和 FD-30F-TP（带封瓶/停塞功能）。
- 适用于药品、疫苗、益生菌、多肽、生物样品等；可在同一箱体内预冷冻以避免样品转移与污染。
- 可配置为符合GMP的设计，提供CE/ISO证书选项；可选墙穿结构与风冷型冷却方案。
制冷系统
- 双级制冷技术，使用密闭式压缩机以提高低温稳定性并降低噪音。
- 采用知名品牌压力控制元件（如Danfoss）及制冷回路中的焊接板式换热器。
- 冷凝器/冷阱设计可实现极低温度（典型指标 ≤ -75 °C；硅油方案参考可达约 -86 °C）。
- 托盘/隔板温度控制范围通常为 -50 °C 至 +70 °C（平衡时 ±1 °C）；风冷机型无需额外房间冷却设备。
干燥室
- 矩形干燥室设计，允许在同一箱体内完成预冷与干燥，减少手动转移。
- 干燥室与托盘采用抛光 SS304（接触物料部件可选 SS316）；高透光观察门，内角圆弧便于清洁。
- 内壁粗糙度 ≤ 0.6 μm；货架平整度 ≤ ±0.5 mm/m，有利于均匀干燥。
- 硅油循环加热以实现高精度温控（食品可选电加热）；每层托盘均检验粗糙度与平整度。
冷凝器（冷阱）
- 大容量不锈钢冷凝器（SS304 标配，SS316 可选），具备快速冰捕捉能力。
- 部分机型配备独立筒式冷阱，便于冰块移除并提高捕冰能力；其他机型采用制冷管式冷凝器。
- 专利气流分流技术与冷凝器周围电加热除霜，提高冷捕均匀性并简化除霜工序。
循环系统
- 采用带屏蔽的循环泵（知名品牌）与 PID 控制的电加热元件用于硅油循环；推荐使用低粘度低温硅油。
- 循环系统配置适用于 FD-20F、FD-30F-TP、FD-50F、FD-100F、FD-200F 等系列机型。
FD-LYO 控制系统
- 支持手动、半自动和自动控制模式，适合试验与小批量生产，配PLC与图形触摸显示。
- 程序存储（最多32套程序，每套最多36段）、曲线实时修改与USB数据导出；可选 FD-LYO PC 软件及远程监控（电脑/APP）。
- 具备传感器校准、实时报警显示、历史报警查询及用户分级与密码保护功能，便于过程控制与追溯。
真空系统
- 标配二级转子式真空泵，真空值可自动调节；可选 Leybold/ULVAC/Edwards 等高性能泵以获得更低极限真空。
- 典型极限真空可达 ≤ 5 Pa，示例抽速约 6 L/s（依机型与泵不同）；系统设计保证低泄漏率。
安全保护
- 覆盖电气、制冷、真空与加热系统的完整保护逻辑并具互锁功能与报警提示。
- 包含真空丢失、加热/制冷故障、开关电源保护及升华过程保护等报警与联锁，防止物料损坏。
其它特性
- 常规（散装）类型适用于食品、草药及散装生物材料；封瓶/停塞类型适用于带塞/盖的安瓿或小瓶。
- 可接不活化气体/充填接口（充气/水阀配安全隔膜阀），支持惰性气体处理以延长货架寿命。
- 可选证书与合规项：CE、ISO 9001、ISO 13485、ISO 14001；可按GMP要求配置。
主要部件 / 材料
- 制冷压缩机（知名品牌）、Danfoss 压力单元与阀件、制冷回路用板式焊接换热器。
- 冷凝器/冷阱为 SS304（接触物料部件可选 SS316）、循环泵（如 Grundfos）与硅油循环系统。
- PLC + 触摸屏控制、带 USB 导出的记录仪；可选 PC/APP 远程控制软件。标配二级转子真空泵。
可选项
- 墙穿（GMP）布局与墙穿安装、FD-LYO PC 软件与远程控制（WIFI/APP）、更高规格 PLC/触摸屏、接触物料部件 SS316。
- 备选真空泵品牌与更高性能真空包、电加热或热气除霜方案。
规格（汇总）
- 型号：FD-30F-R（常规） — FD-30F-TP（带停塞）。
- 冻干面积：FD-30F-R：0.4 m² — FD-30F-TP：0.306 m²；托盘尺寸：300 × 340 mm；托盘数：R 型 4+1；TP 型 3+1。
- 托盘温度范围：-50 ~ +70 °C（平衡点 ±1 °C）。冷阱温度：设计 ≤ -75 °C（硅油配置可参考更低值）。
- 冰捕捉能力：约 8 kg / 24 h（典型）。极限真空：≤ 5 Pa。安瓿/小瓶容量示例：Ф22 约728（R）/546（TP）。
- 外形尺寸（mm）：R 型 920 × 780 × 1350（约400 kg）；TP 型 1280 × 900 × 1630（约450 kg）。电源：220 V 50 Hz（可选 110 V 60 Hz）。
