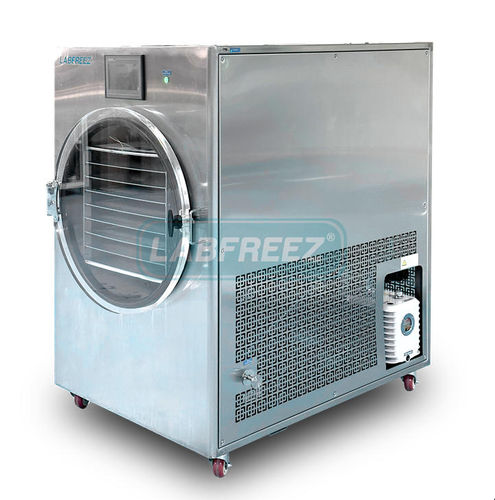

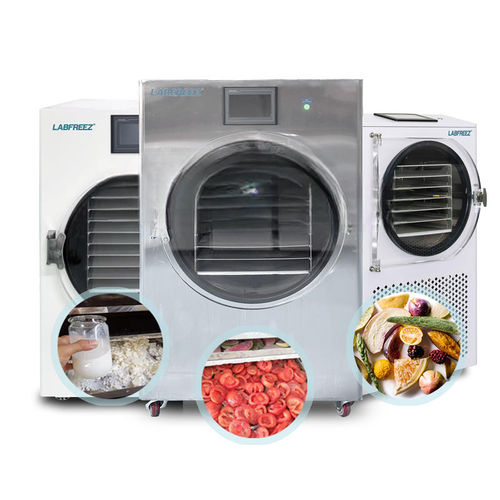

实验室冰冻干燥器 FD-500F-CE

加工食品工业用于制药业

概述
FD-500F-CE 为商用及家用真空冻干机，适用于食品及热敏生化材料的长期保存与快速复水。设备采用独立冷阱与干燥室、精确的层板温控以及工业级制冷与真空系统，确保稳定的冻干效果。

适用范围

• 蔬菜：食用菌、蒜片、韭菜、青葱、青豆、豌豆、黄瓜、甜玉米粒、胡萝卜丁、菠菜、芦笋、野菜等。
• 水产及肉类：贝类、虾类、鱼、牛肉、猪肉、鸡肉、羊肉片等。
• 调味品：大蒜粉、生姜粉、葱粉、番茄、辣椒。
• 速溶饮品：咖啡、茶、汤、豆浆、牛奶等。
• 方便食品：婴幼儿辅食、零食、野外/露营食品。
• 医药领域：片剂、试剂、粉针、鲜品中药（人参、鹿茸、枸杞、三七等）。
• 材料与生物：新型石墨烯材料、花卉、胎盘、细胞样本等。

主要配置与设备参数
有效面积：4.95 m2
处理能力：最大75 kg/批（标称50–75 kg）
液体产品容量：≈ 70 L（厚度10 mm）
层板尺寸：500 mm × 1100 mm
层板数量：9 + 1（辐射层）
层间距：47 mm
层板最低温度：≤ −40 ℃（空载）
冷阱最低温度：≤ −55 ℃（空载）
系统最大真空度：≤ 2 Pa
装机功率：9.5 kW
整机重量：650 kg
噪音：≤ 70 dB
设计制造：按出厂标准及相关国家规程（如 GB/T5226.1-1996）执行。

冻干箱体组件
箱体材质：碳钢（可选不锈钢）
箱体形式：箱式
内表面粗糙度：Ra ≤ 0.5 μm
箱门开启方向：顺时针开启（俯视）
冻干箱门：有机玻璃

层板组件
层板材质：铝（可选不锈钢）
结构形式：内焊接，无上下表面焊接缝
表面粗糙度：Ra ≤ 0.5 μm
平整度：≤ ±0.5 mm/m2
物料托盘尺寸：500 mm × 550 mm × 30 mm
托盘材质：304 不锈钢
托盘数量：18 个
板层有效面积：4.95 m2
板层最低温度：≤ −40 ℃（空载）
板层冷却时间：≤ 120 min（+20 ℃ → −40 ℃）
板层加热时间：≤ 20 min（−40 ℃ → +20 ℃）
层间温差：≤ ±1 ℃
层温范围：−40 ℃ ～ +60 ℃
压塞功能：无

冷阱
筒体材质：SUS 304 不锈钢
冷阱形式：立式
冷阱门：有机玻璃
盘管材质：铜管
表面粗糙度：Ra ≤ 0.5 μm
冷阱表面积：≤ 1.5 m2
凝冰能力：≤ 75 Kg
冷阱冷却速度：+20 ℃ → −55 ℃ ≤ 60 分钟
冷阱最低温度：≤ −55 ℃（空载）
除霜方式：电加热除霜

制冷系统
压缩机：进口全封闭涡旋/涡流压缩机（Danfoss 或同等）
制冷剂：国际认可的低温高效环保制冷剂
压缩机数量：1 台
冷凝器：风冷
制冷系统保护与调节装置：采用国际知名品牌产品，运行精确稳定可靠
可选配置：级联压缩机（可选，实现冷阱温度 ≤ −80 ℃）

真空系统
双级旋片泵：优质品牌（国产或同等）
数量：1 台
系统最大真空：≤ 2 Pa
冻干箱抽气速度：大气压 → 10 Pa < 5 分钟（干燥条件）
系统泄漏率：≤ 10 Pa·L / sec

控制系统
控制方式：单片机控制
触摸屏：MCGS Kunlun 7" 或 Samkoon（可配置）
中间继电器：定制
空气断路器：正泰（或同等）

保护装置
整机启动保护：仅在所有安全条件满足时允许启动
运行保护：电气系统具备逻辑联锁、控制与保护功能
电机保护：过载、过热、缺相保护等
循环系统保护：加热循环保护
升华过程产品保护：真空度不良时切断加热
冷阱对真空泵启动保护：实现互锁保护

整机及配套设施
电源：三相 380 V
装机功率：9.5 kW
整体结构：冷阱与干燥室分体结构
