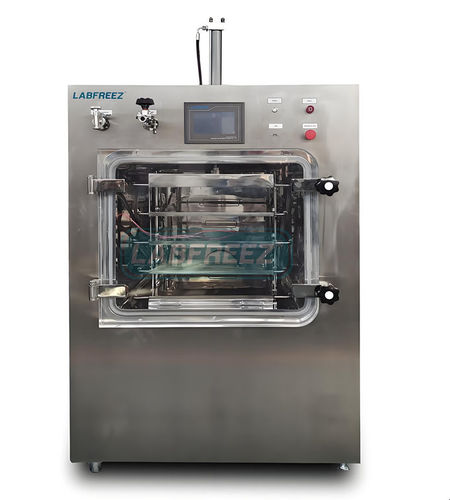

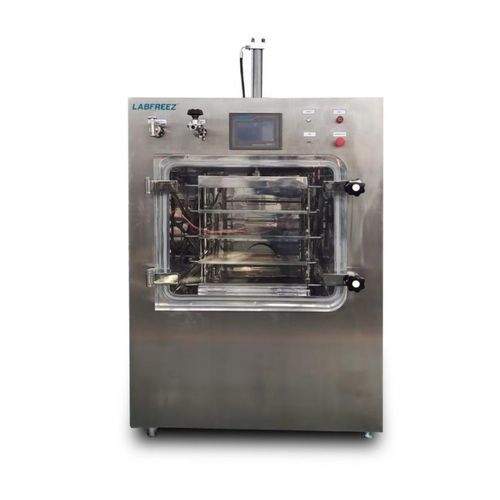

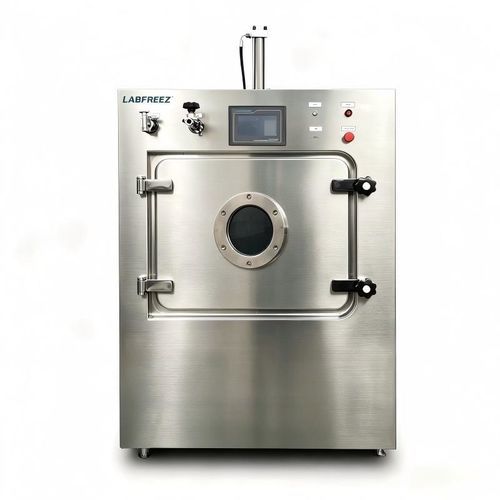

加工冰冻干燥器 FD-100F-TP

领航食品工业用于制药业

简要说明

• 疫苗用冷冻干燥机，矩形干燥室类型
• 可在同一室内完成预冷与干燥，无需转移
• 托盘面积1.15 m2，10–15 kg/批，15 kg/24h 冰捕获能力
• 高精度热油循环温度控制方式
• 自动+手动操作，电脑远程控制（可选）
• 法国原产知名品牌压缩机、循环泵、压力表
• 风冷式，无需外接冷却水源
• 适用于疫苗小瓶、药品、IVD、微孔板、多肽、益生菌、生物样品、食品
• CE/ISO9001，符合GMP标准，壁穿设计用于洁净室

特点 — 机腔

• 矩形干燥室，支持同室预冷与干燥，无需人工转移
• 干燥室与托盘为抛光SS304（接触件可选SS316），高强度有机玻璃观察门，内角圆弧便于清洁
• 内壁粗糙度 ≤ 6 μm，托盘平整度 ≤ ±0.5 mm/m，确保最佳干燥性能
• 托盘温度范围：-50°C 至 +70°C ±1°C（平衡）；从+20°C 快速降至 -40°C ≤ 60 分钟
• 油循环加热型，温控精度高（适合医疗/生物）；电加热型可选（适合食品）
• 托盘采用安全电压且加热速率可控；镜面抛光不锈钢托盘经粗糙度和平整度检测以保证温度均匀
• 可定制壁穿型以满足GMP要求

特点 — 冷凝器（冷阱）

• 大容量冷凝器，SS304 制造（腐蚀性工况可选 SS316）
• 最低冷凝器温度可达 -85°C（硅油机），电加热机约 -60°C
• 从 +20°C 至 -40°C 快速降温 ≤ 30 分钟
• 独立筒式冷阱，带有机玻璃门；强大的冰排能力
• 专利气体分流技术，实现均匀冷阱和高效冰捕获
• 冷凝器腔体周边电加热，便于除霜/冰移除

特点 — 制冷系统

• 双级制冷技术，便于维护
• 知名品牌封闭式压缩机（如 Tecumseh、DANFOSS），低噪音且制冷能力强
• Danfoss 品牌压力控制器与阀门，稳定性高
• 风冷运行，无需额外冷却装置
• 使用无CFC环保制冷剂
• 钎焊板式换热器

特点 — 循环系统

• GUNDFOS（丹麦）屏蔽循环泵与 PID 控制电加热组件
• 循环介质：低温、低粘度硅油
• 循环系统适用于 FD-10F-R、FD-20F、FD-30F-TP、FD-50F、FD-100F、FD-200F 系列

特点 — 控制系统

• 手动+自动灵活控制；手动工艺设置及自动批量生产模式
• PLC 控制，7" LCD 触摸图形显示（Siemens PLC + 10" 触摸可选）
• 托盘温度可调且可控；适用于试验和生产工艺
• 32 个程序，每个最多 36 段；曲线可存储并可实时修改参数
• 内置记录器；USB 导出数据以便分析；FD-LYO 软件与电脑控制可选
• 传感器校准功能，确保长期测量精度
• 实时报警显示和历史报警查询，便于故障诊断与维护
• 用户等级与密码控制，支持分级操作与管理
• 支持通过电脑或移动应用的 WIFI 远程控制（可选）

特点 — 真空系统

• 含两级转子叶片真空泵（支持自动真空调节且可设定）
• 极限真空可达 1 Pa（高端泵如 LEYBOLD/ULVAC 可选）
• 泵性能：大气压至 10 Pa 小于 30 分钟
• 系统泄漏率 < 10 Pa·L/sec

特点 — 安全保护

• 完善的整机保护与电气系统逻辑互锁
• 真空、加热及其他系统故障报警
• 通电/断电保护与升华过程保障措施
• 升华过程中物料保护；若真空不足则切断加热
• 冷凝器—真空系统互锁保护

特点 — 其他

• 常规型适用于散装原料（食品、水果、中药材、生物材料）
• 封瓶型（Stoppering）适用于带帽小瓶；封瓶可避免二次污染与水分再吸附
• 带安全隔膜的充气（水）阀可配合惰性气体源用于惰化并延长货架期
• 可提供 CE / ISO9001 / ISO13485 / ISO14001 证书；可按客户要求满足 GMP

规格（表格）
FD-100F 系列 — 型号：FD-100F-TP 壁穿设计
加热方式：硅油循环
干燥面积：1.15 m2
托盘数量：4+1 pcs
托盘温度范围：-50°C ~ +70°C ±1°C
托盘温差：±1°C（平衡）
托盘尺寸：480×600 mm
托盘盘尺寸：475×595 mm
盘数量：4 pcs
原料装载体积：11 L
层高间距：70 mm
腔体材质：抛光 SS304
托盘材质：抛光 SS304
盘材质：SS304
小瓶装载量 (Ф22): 2460 pcs
小瓶装载量 (Ф16): 4788 pcs
小瓶装载量 (Ф12): 8624 pcs
冷凝器温度: ≤ -85°C
冰捕获能力: 15 Kg/24h
除霜: 电加热
冷凝器材质: SS304
真空泵: 随机附带
极限真空: ≤ 1 Pa
泵速: 15 L/s
封瓶方式: 液压压塞
冷却方式: 风冷
尺寸 (mm): 1640×1105×1635 + 350
电压: 3p-380~400V/50Hz
额定功率: 7500 W
重量: 1000 kg

技术规格

• 型号: FD-100F-TP
• 加热方式: 硅油循环
• 干燥面积: 1.15 m2
• 托盘数量: 4+1 pcs
• 托盘温度范围: -50°C 至 +70°C ±1°C
• 冷凝器温度: ≤ -85°C
• 冰捕获能力: 15 kg / 24 h
• 极限真空: ≤ 1 Pa
• 泵速: 15 L/s
• 小瓶容量示例: Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• 冷却方式: 风冷
• 功率 / 电压: 7500 W / 3p-380~400V/50Hz
• 尺寸: 1640 × 1105 × 1635 + 350 mm
• 净重: ~1000 kg
• 材质: 腔体 / 托盘 / 盘 SS304（接触部可选 SS316）
