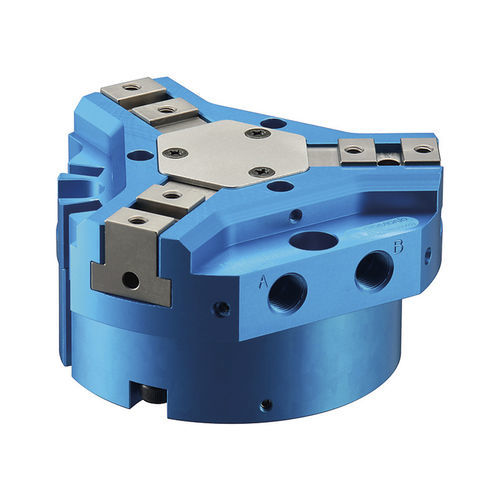

气动夹持器 NTS3 series

平行3爪重载

产品概述

• 三爪气动平行夹持器标准型号，适用于高把持力并便于机器人紧凑集成。
• 具切屑保护设计，便于维护。
• 高把持力，适合重件的稳定抓取。
• 机身轻巧紧凑，降低对机器人负载的影响。
• 新型安装方式，相较传统型号突出更小。
• 超高刚性机身，提高把持精度。

主要特性

• Close Force (N)：750（在0.6 MPa时）
• Open Force (N)：800（在0.6 MPa时）
• 标称力值所对应的参考供气压力：0.6 MPa
• 测量距离 L (mm)：10（从主爪上表面到夹持中心的距离）
• 爪行程：12 mm（直径方向），每爪 6 mm
• 重复定位精度 (mm)：±0.01
• 质量 (kg)：0.40
• 往复一次空气消耗量 (cm3)：24.1
• 工作气压 (MPa)：0.2 ～ 0.8
• 工作温度 (℃)：5 ～ 60

规格（表）
Model | Jaw Stroke (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS307, 12, 10, 750, 800, ±0.01, 0.40, 24.1, 0.2～0.8, 5～60
NTS309, 16, 20, 1010, 1120, ±0.01, 0.70, 50.2, 0.2～0.8, 5～60
NTS311, 20, 20, 1810, 1930, ±0.01, 1.21, 112, 0.2～0.8, 5～60
NTS313, 24, 20, 3180, 3400, ±0.01, 2.25, 201, 0.2～0.8, 5～60
NTS317, 32, 20, 6400, 6900, ±0.01, 4.53, 505.8, 0.2～0.8, 5～60

注意

• 建议在气路中安装止回阀，以防气压下降时夹具释放工件。
• 随附簧片开关（reed switch）支架。
• 若使用接近开关直接检测爪行程，需另购接近开关支架。
• 内密封材料：腈胶（NBR），可选氟橡胶密封件。

技术规格

• 型号：NTS307
• 类型：三爪气动平行夹持器
• Close Force：750 N（在0.6 MPa时）
• Open Force：800 N（在0.6 MPa时）
• 爪行程：12 mm（直径），每爪 6 mm
• 测量距离 L：10 mm
• 重复定位精度：±0.01 mm
• 质量：0.40 kg
• 往复一次空气消耗量：24.1 cm3
• 供气压力范围：0.2 ～ 0.8 MPa（标称值以0.6 MPa为参考）
• 工作温度范围：5 ～ 60 ℃
• 随附配件：簧片开关支架
