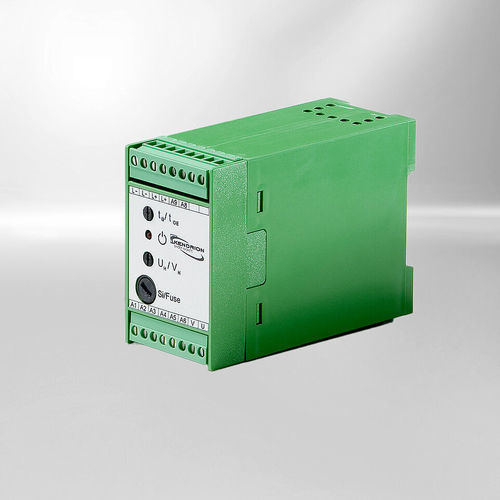

二极管桥式整流器 / SCR Power Collection

DIN导轨安装矫正交流

Power Collection 系列的单相过励磁整流器用于提高作动电磁铁的吸引力并缩短吸引时间，缩短离合器和制动器的接合/断开时间，并降低离合器、制动器及作动电磁铁的保持功耗。整流器在可选的过励磁时间内施加桥式整流的过励磁电压，然后切换至一个可调的保持电压，该电压不得超过电磁铁的额定电压。

主要特性

• 具备可调保持电压的过励磁整流器
• 插拔式螺丝端子，便于电气连接
• 适用于大型制动器和磁体
• 保持功率可优化
• 快速断开（通过辅助触点）
• 导轨安装

可用型号

• Power Collection 415 VAC — 带辅助触点直流侧断开功能的单相过励磁整流器
• Power Collection 230 VAC / 4A — 带辅助触点直流侧断开功能的单相过励磁整流器
• Power Collection 230 VAC / 8A — 带辅助触点直流侧断开功能的单相过励磁整流器
• Power Collection 230 VAC / 16A — 带辅助触点直流侧断开功能的单相过励磁整流器

技术细节（按型号）

• 整流方式：桥式整流，进行与电网同步的循环（所有型号）
• 额定输入电压：415 VAC 型号：380 VAC - 415 VAC；230 VAC 型号：115 VAC - 230 VAC
• 输出电压：OE 电压 = Uin * 0.89（所有型号）
• 输出电流：415 VAC 型号：桥式 1.2A / 单向 1.2A；230 VAC / 4A：桥式 1.2A / 单向 1.2A；230 VAC / 8A：OE 8.0A / 保持 4.0A；230 VAC / 16A：OE 8.0A / 保持 4.0A
• 快速断开：是（通过辅助触点），适用于所有型号
• 接线：夹紧式（插拔式螺丝端子），适用于所有型号
• 过励磁时间：可调 0.15 s - 3 s（大多数型号）；230 VAC / 16A：可调 0.2 s - 4 s
• 保持电压（在 230 VAC 时）：415 VAC 型号：可调 40 VDC - 240 VDC；230 VAC 型号：可调 20 VDC - 115 VDC
• 保持电压（在 115 VAC 时）：230 VAC / 4A 与 /8A：可调 10 VDC - 55 VDC；230 VAC / 16A：可调 10 VDC - 60 VDC；415 VAC 型号：不适用

特性 / 规格

• 系列名称：Power Collection
• 制造商：Kendrion
• 功能：具有可选过励磁时间并切换至可调保持电压的单相过励磁整流器
• 主要使用场景：提高电磁铁吸引力、缩短离合器与制动器的动作/断开时间、降低保持功耗
• 安装：导轨安装
• 电气接口：插拔式螺丝（夹紧）端子
• 断开方式：通过辅助触点在直流侧实现快速断开
