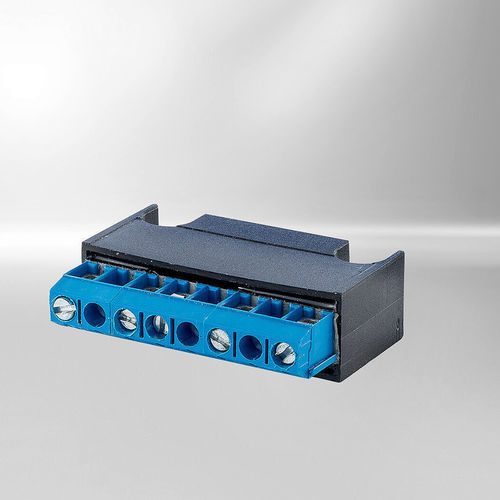

二极管桥式整流器 / PN结 Lean Collection

桥式矫正交流

紧凑型半波与桥式整流器，专为制动电机空间受限的接线盒内安装设计。适用于弹簧作用制动器，可提供多种接线形式以满足不同安装需求。

主要特性

• 可选配带或不带辅助触点的快速断开功能
• 占用空间小，适合狭小接线盒
• 多种安装与接线选项
• 适用于最大至16号的弹簧作用制动器
• 推荐用于动态要求较低的应用场景

版本

• 桥式 / 半波，带辅助触点的快速断开
• 桥式 / 半波，不带快速断开

技术参数

• 特性:
  • 带快速断开
  • 不带快速断开
• 整流方式:
  • 桥式 / 半波（两种版本）
• 额定输入电压:
  • 带快速断开：半波最高415 VAC / 桥式最高250 VAC
  • 不带快速断开：最高500 VAC
• 输出电压:
  • Uout = Uin × 0.89（桥式） / Uout = Uin × 0.445（半波）
• 输出电流:
  • 带快速断开：桥式 1 A / 半波 1 A
  • 不带快速断开：桥式 2.0 A / 半波 1.0 A
• 快速断开:
  • 是（提供辅助触点时）
  • 否（不带辅助触点的版本）
• 接线方式:
  • 端子（带快速断开）
  • 导线或端子（不带快速断开）

应用与安装

• 为制动电机接线盒内有限空间的安装而设计
• 可带飞线或端子接线交付（提供多种接线选项）
• 提供配件以满足不同安装需求
• 应用重点：弹簧作用制动器（最大至16号）
• 在动态要求较低的情况下，可在小型接线盒中实现紧凑安装
