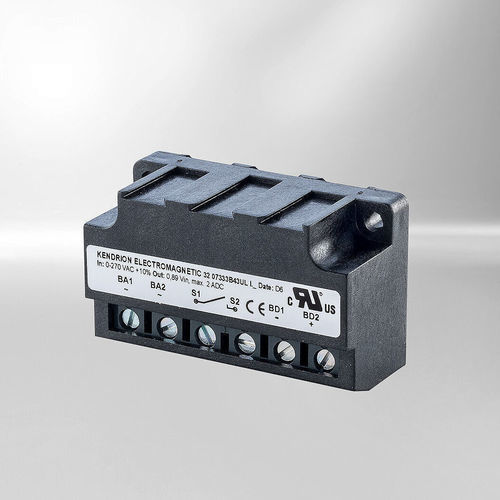

二极管桥式整流器 / DIN导轨 Universal Collection

矫正通用交流

Kendrion Universal Collection 的单相整流器为半波和桥式整流器，专为中等功率的制动电机、制动器和电磁阀的通用应用设计。提供多种安装与连接选项（包括飞线和 DIN 导轨安装配件），并有封装型可选以扩展工作温度范围。

主要特性

• 节能可达 75%
• 所有整流与开关类型可在单一外壳内组合
• 多样的安装与连接选项（含飞线及 DIN 导轨安装配件）
• 可通用于按功耗划分的最大至 16 号制动器
• 适用于高循环频率的驱动
• 适合维护周期长且自身发热低的制动器
• 可与制动器和电磁体单独配合使用

版本

• 桥式/半波整流器（型号：B40）
• 混合/组合型整流器（型号：67304）
• 过励整流器（型号：17320），通过辅助触点实现快速关断
• 过励整流器（型号：77303），通过电压检测实现快速关断
• 过励整流器（型号：57303），通过电流检测实现快速关断

技术细节

• 可用类型：桥式/半波整流器 (B40); 组合整流器 (67304); 过励整流器 (17320, 77303, 57303)
• 关断方式：B40 = - ; 67304 = - ; 17320 = 通过辅助触点快速关断；77303 = 通过电压检测快速关断；57303 = 通过电流检测快速关断
• 整流方式：B40/67304 = 桥式 / 半波；17320 = 桥式 / 单向切换；77303/57303 = 时控桥式 / 单向切换
• 额定输入电压：最高 500 VAC（大多数类型）；57303 型指定最高 415 VAC
• 输出电压：多数类型 Uout = Uin * 0.89（桥式） / Uin * 0.445（半波）
• 输出电流：B40 = 桥式 2.0 A / 半波 1.0 A；67304 = 桥式 1.0 A / 半波 1.0 A；17320 = OE 3.0 A / 保持 1.5 A；77303 = OE 2.0 A / 保持 1.0 A；57303 = OE 1.4 A / 保持 0.7 A
• 快速关断：支持（根据型号通过辅助触点、内部电压检测或内部电流检测）
• 连接：夹紧端子
• 过励时间（如适用）：17320 = 0.25 s - 1.1 s；77303 = 0.25 s；57303 = 0.3 s

特性 / 规格

• 系列：Universal Collection
• 品牌：Kendrion
• 主要应用：用于制动电机、制动器和中等功率电磁体的接线盒
• 安装 / 配件：飞线、固定组件、可选 DIN 导轨安装
• 外壳变型：提供封装型以扩展工作温度范围
• 功能特征：可组合的整流与开关类型、针对感性负载的多种快速关断方法
