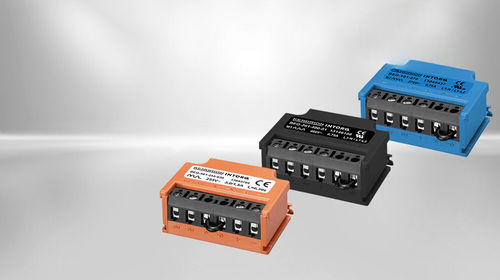

二极管桥式整流器 / 立式 Regular Collection

矫正电流电压

概述

Regular Collection 是一系列用于电磁制动器和电子模块的单相整流器。该系列提供桥式、半波及桥/半波 组合配置，可根据所选线圈额定电压通过过励磁、降低保持功率或两者结合来优化制动释放行为。

特点

• 提供桥式、半波和桥/半波整流器
• 多种电压版本覆盖整个电网电压范围
• 可选通过辅助触点实现直流快速断开
• 集成抑弧器以限制感应电压
• 宽工作温度范围：-40 至 +80 °C
• 输入与输出的过压保护带来较高的抗干扰能力
• INTORQ 颜色编码便于快速识别整流器功能

技术细节（按型号）

• BEG-161-270 — 桥式整流器 — 额定输入电压：0…270 V — 输出电压：0.9 x U1 — 输出电流：0.75 A — UL: US/C — 结构：水平
• BEG-162-270 — 桥式整流器 — 额定输入电压：0…270 V — 输出电压：0.9 x U1 — 输出电流：0.75 A — UL: US/C — 结构：垂直
• BEG-161-250-000-1 — 桥式整流器 — 额定输入电压：0…270 V — 输出电压：0.9 x U1 — 输出电流：0.75 A — UL: US/C — 结构：水平
• BEG-261-460-01 — 半波整流器 — 额定输入电压：0…460 V — 输出电压：0.45 x U1 — 输出电流：0.75 A — UL: US — 结构：水平
• BEG-261-555-01 — 半波整流器 — 额定输入电压：0…555 V — 输出电压：0.45 x U1 — 输出电流：0.75 A — UL: US — 结构：水平
• BEG-262-460-01 — 半波整流器 — 额定输入电压：0…460 V — 输出电压：0.45 x U1 — 输出电流：0.75 A — UL: US — 结构：垂直
• BEG-262-555-01 — 半波整流器 — 额定输入电压：0…555 V — 输出电压：0.45 x U1 — 输出电流：0.75 A — UL: US — 结构：垂直
• BEG-561-255-030 — 桥/半波整流器 — 额定输入电压：160…255 V — 输出电压：0.9 / 0.45 x U1 — 输出电流：3.0 A / 1.5 A — 过励磁时间：0.3 s — 结构：水平
• BEG-561-255-130 — 桥/半波整流器 — 额定输入电压：160…255 V — 输出电压：0.9 / 0.45 x U1 — 输出电流：3.0 A / 1.5 A — 过励磁时间：1.3 s — 结构：水平
• BEG-561-440-006-1 — 桥/半波整流器 — 额定输入电压：230…440 V — 输出电压：0.9 / 0.45 x U1 — 输出电流：1.5 A / 0.75 A — 过励磁时间：0.06 s — 结构：水平
• BEG-561-440-030-1 — 桥/半波整流器 — 额定输入电压：230…440 V — 输出电压：0.9 / 0.45 x U1 — 输出电流：1.5 A / 0.75 A — 过励磁时间：0.3 s — 结构：水平
• BEG-561-440-130 — 桥/半波整流器 — 额定输入电压：230…440 V — 输出电压：0.9 / 0.45 x U1 — 输出电流：3.0 A / 1.5 A — 过励磁时间：1.3 s — 结构：水平

技术规格

• 产品系列：Regular Collection（INTORQ 整流器）
• 可用系列前缀：BEG（多种 BEG-xxx 变体）
• 按型号划分的额定输入电压范围：0…555 V
• 输出电流范围：最高 3.0 A（取决于型号和模式）
• 输出电压模式：桥式约为 0.9 x U1；半波约为 0.45 x U1；桥/半波为 0.9 / 0.45 x U1 的组合
• 过励磁（如适用）：0.06 s 至 1.3 s（取决于型号）
• 安装选项：水平和垂直
• 认证：特定型号的 UL 认证信息可用
• 工作温度：-40 至 +80 °C
• EMC / 保护：集成抑弧器和过压保护，提供高抗干扰性
• 制造商：Kendrion INTORQ
