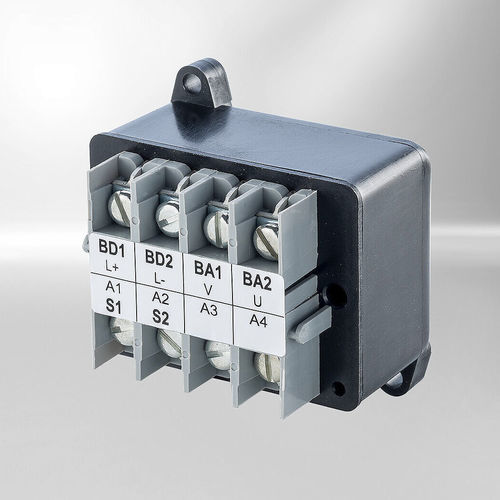

二极管桥式整流器 / SCR Standard Collection标准开关矫正
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- SCR
- 安装类型
- 标准
- 功能
- 矫正, 开关
- 用电规格
- 电压, 电流, 直流, 高速, 开关式, 快速交换式
- 电压阈值
最多: 500 V
最少: 220 V
产品介绍
概述
要点
特性
可用版本
技术规格
- Kendrion Standard Collection 的过励磁整流器为电磁设备的驱动提供智能整流解决方案，支持快速通电与快速断电并优化能耗。过励磁期间提供桥式整流输出电压，随后切换为半波整流以保持保持电流；内置电流检测和保护措施以实现受控的直流侧切换。
要点
- 带内置电流传感器的整流器通过测量被连接电机的交流电流，实现直流侧的快速断开；当电机停止且测得电流低于断开阈值时，整流器在直流侧断开。
- 在过励磁期间，整流器最初提供桥式整流输出电压，随后切换为半波（单向）整流以维持保持电流。
- 由电感性负载产生的断开电压受到限制。若电流传感器接线方式确保发电机模式电流不流经传感器（以避免直流侧切换受损），则整流器可与交流电机并联使用。
特性
- 节能可达75%
- 具有快速关断功能的智能整流器
- 过励磁功能
- 适用于14号及以上尺寸的高性能制动器
- 电机端子箱内布线，安装简便
可用版本
- 通过电流检测实现快速关断的混合型整流器
- 通过电压检测实现快速关断的混合型整流器
- 通过电压检测实现快速关断的过励磁整流器
- 通过电流检测实现快速关断的过励磁整流器
- 通过辅助触点实现快速关断的过励磁整流器
- 通过辅助触点实现快速关断的混合型高性能整流器
技术规格
- 类型（变体）：混合型整流器；过励磁整流器；混合型高性能整流器（多种子类型）。
- 关断方式：内部电流检测；内部电压检测；或辅助触点（视版本而定）。
- 整流行为：时间控制的桥式/单向切换（根据工作模式为桥式/半波）。
- 额定输入电压（按变体示例）：最高460 VAC；最高500 VAC；220–500 VAC；220–460 VAC；最高415 VAC；单向 0–690 VAC / 桥式 0–460 VAC（视变体而定）。
- 输出电压（一般）：Uin * 0.89（桥式） / Uin * 0.445（单向）（视变体而定）。
- 输出电流（按变体示例）：桥式 1.2 A / 单向 1.2 A；ÜE 2.4 A / Stop 1.2 A；ÜE 2.4 A / Stop 12 A；ÜE 1.4 A / Stop 0.7 A；单向 3.5 A / 桥式 4.0 A。
- 快速关断：是（实现因版本而异：内部电流检测、内部电压检测或辅助触点）。
- 连接方式：多股线或接线端子（因型号而异）。
- 过励磁时间（示例）：0.3 s（若干 ÜE 变体的典型值）；高性能变体可调范围 0.25 s – 15 s。
