二极管桥式整流器 / SCR Compact Collection

桥式矫正电压

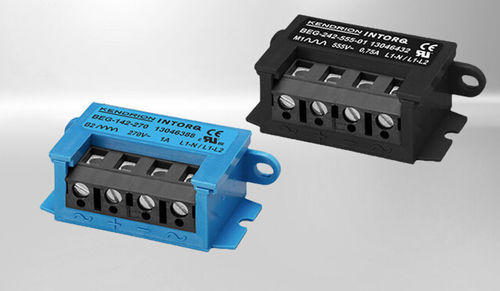

Compact Collection 是 INTORQ 的整流器与电子模块系列，专为紧凑安装设计，并通过 UL 认证以满足美国市场需求。该系列包含桥式和半波整流器，提供两种电压版本和两种外壳版本，可实现螺钉安装或卡扣安装。

主要特点

• 两种输入电压版本
• 由于输入和输出的过压保护，具有较高的抗扰度
• 宽温度范围：-40°C 至 +80°C
• INTORQ 颜色编码，便于快速识别整流器功能
• 通过 UL 认证，适用于美国市场

技术细节

• BEG-142-270 — 功能：桥式整流器 — 额定输入电压 U1：0…270 V — 输出电压：0.9 × U1 — 输出电流：1 A — UL：US/C — 结构：无卡扣脚（螺钉安装）
• BEG-143-270 — 功能：桥式整流器 — 额定输入电压 U1：0…270 V — 输出电压：0.9 × U1 — 输出电流：1 A — UL：US/C — 结构：有卡扣脚
• BEG-242-555-01 — 功能：半波整流器 — 额定输入电压 U1：0…555 V — 输出电压：0.45 × U1 — 输出电流：1 A — UL：US — 结构：无卡扣脚（螺钉安装）
• BEG-243-555-01 — 功能：半波整流器 — 额定输入电压 U1：0…555 V — 输出电压：0.45 × U1 — 输出电流：1 A — UL：US — 结构：有卡扣脚

特性 / 规格

• 产品系列：Compact Collection（BEG 系列）
• 可用功能：桥式整流器和半波整流器
• 额定输入电压版本：最高 270 V 与最高 555 V（视型号而定）
• 典型输出：桥式类型为 0.9 × U1；半波类型为 0.45 × U1
• 额定输出电流：1 A（每个列出的型号）
• 安装选项：无卡扣脚（螺钉安装）或有卡扣脚
• 保护：入、出端的过压保护以提高抗扰度
• 工作温度范围：-40°C 至 +80°C
• 颜色编码：INTORQ 颜色编码便于快速识别整流器功能
• 认证：具有适用于美国市场的 UL 认证
