液压执行器 HR series

旋转用于压铸用于塑料加工

概述

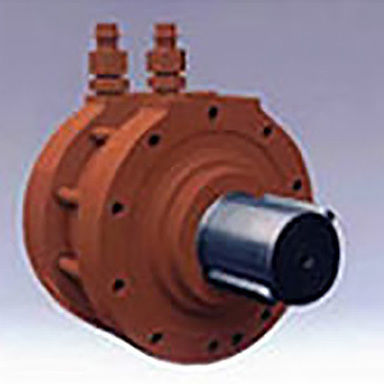

Kawasaki 回转执行器将液压压力转换为往复回转运动，最大行程可达 280°，无需复杂的外部连杆机构。可提供带外部限位器和缓冲阀的特殊型号，以便控制行程终点行为。

特点

• 在无需笨重连杆的情况下提供大扭矩。
• 可选带外部限位器和缓冲阀的特殊型号，用于终点位置控制。

规格
型号 | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
排量/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
轴总行程 (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
压力 (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
额定扭矩 (N·m) | 226 | 628 | 1,716 | 4,805 | 3,972 | 510 | 1,422 | 3,825

应用

• 塑料机械与压铸设备

技术规格

• HR-08S-04 — 排量: 20.8 cm3/rad; 轴总行程: 4.9 rad (280°); 压力: 13.7 MPa; 额定扭矩: 226 N·m
• HR-11S-06 — 排量: 57.3 cm3/rad; 轴总行程: 4.9 rad (280°); 压力: 13.7 MPa; 额定扭矩: 628 N·m
• HR-15S-08 — 排量: 154 cm3/rad; 轴总行程: 4.9 rad (280°); 压力: 13.7 MPa; 额定扭矩: 1,716 N·m
• HR-20S-10 — 排量: 438 cm3/rad; 轴总行程: 3.3 rad (190°); 压力: 13.7 MPa; 额定扭矩: 4,805 N·m
• HR-20S-18 — 排量: 755 cm3/rad; 轴总行程: 3.3 rad (190°); 压力: 6.9 MPa; 额定扭矩: 3,972 N·m
• HR-08D-04 — 排量: 41.6 cm3/rad; 轴总行程: 1.7 rad (100°); 压力: 13.7 MPa; 额定扭矩: 510 N·m
• HR-11D-06 — 排量: 115 cm3/rad; 轴总行程: 1.7 rad (100°); 压力: 13.7 MPa; 额定扭矩: 1,422 N·m
• HR-15D-08 — 排量: 308 cm3/rad; 轴总行程: 1.7 rad (100°); 压力: 13.7 MPa; 额定扭矩: 3,825 N·m
