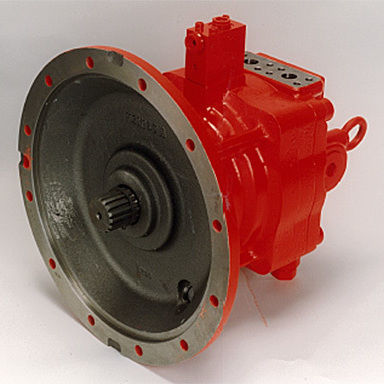

轴向活塞液压马达 M5X series

带变速箱用于工地设备紧凑型

概述
M5X 系列为斜盘式定量轴向柱塞马达。该马达内置溢流阀与补油阀元件，通过将控制阀的管路连接到马达端口来实现摆动（旋转）功能。活塞/缸体组件、机械制动机构和阀件组合被紧凑地布置在一起。安装法兰加大，便于与减速器的齿圈直接连接。

特征

• 为摆动功能集成溢流阀与补油阀元件。
• 紧凑的组件布局，节省安装空间。
• 加大的安装法兰，可与减速器齿圈直接连接。

适用场景

• 挖掘机
• （履带/越野）起重机
• 履带式钻机及打桩机

规格
型号：M5X50, M5X80, M5X130, M5X180, M5X250
排量 (cm3)：47, 79, 129.2, 180.1, 250.1
额定压力 (MPa)：28, 33, 32.4, 32.4, 33
最大压力 (MPa)：33, 40, 39.2, 39.2, 40
最高转速 (min-1)：2,200; 2,200; 1,850; 1,680; 1,520

技术特性

• 类型：定量轴向柱塞马达（斜盘式）
• 为摆动功能集成溢流阀和补油阀元件
• 紧凑布局，活塞/缸体、机械制动和阀件组合高效布置
• 加大的安装法兰可直接连接减速器齿圈
• 可选型号及排量：M5X50 (47 cm3), M5X80 (79 cm3), M5X130 (129.2 cm3), M5X180 (180.1 cm3), M5X250 (250.1 cm3)
• 额定压力最高可达33 MPa（视型号而定）；最大压力最高可达40 MPa（视型号而定）
• 最高转速：小型号可达2,200 min-1，最大型号为1,520 min-1
