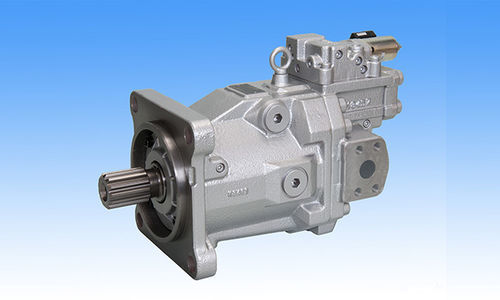

轴向活塞液压马达 M7V series

高速高压带变速箱

概述
M7V / M7X 系列为倾斜盘式轴向柱塞马达，提供可变排量与固定排量型号，适用于高压与高速工况。基于 Kawasaki 在倾斜盘式泵/马达方面的积累技术，本系列在从极低转速到高速的宽广转速范围内仍能提供优异性能，这一性能以往通常仅由倾斜轴型马达实现。安装尺寸（安装孔尺寸、输出花键）和螺纹尺寸遵循 ISO 或 SAE 等国际标准，可与一般减速器或联轴器配合使用。

特点

• 极低速时具有平顺的起动特性和稳定运行
• 高速性能可与倾斜轴型马达相媲美
• 紧凑的体积有利于安装布局
• 高压规格下具有高可靠性和长寿命
• 多种控制选项，如电控或压力控制

规格（表格摘录）
型号 | M7V: 85 / 112 / 160 / 212 | M7X: 85 / 112 / 160
排量 (cm3) q max | M7V: 68-88.5 / 90-112 / 128-160 / 170-215 | M7X: 90 / 112 / 160
排量 (cm3) q min | M7V: 0-68 / 0-90 / 0-128 / 0-170 | M7X: - / - / -
压力 (MPa) 额定 | 42（所有列示型号）
压力 (MPa) 峰值 | 50（所有列示型号）
最大转速 (min-1) 在 q max 时 | M7V: 3,900 / 3,550 / 3,100 / 2,900 | M7X: 4,500 / 3,550 / 3,100
最大转速 (min-1) 在 q < 0.6 qmax 时 | M7V: 6,150 / 5,600 / 4,900 / 4,600 | M7X: - / - / -
重量（约）(kg) | M7V: 39 / 46 / 65 / 90 | M7X: 26 / 34 / 45

控制曲线
本系列提供控制曲线示例（多张控制曲线图示典型控制特性）。

应用

• 轮式装载机
• 推土机
• 反铲装载机
• 履带装载机
• 自卸卡车
• 履带钻机 / 桩工机
• 起重机（履带 / 粗地面）
• 车载起重机
• 压路机
• 沥青摊铺机
• 叉车
• 伸缩臂装载机（Telehandler）
• 喷雾机
• 联合收割机
• 林业机械

技术特性 / 规格

• 产品类型：轴向柱塞马达（倾斜盘式）
• 系列 / 型号：M7V / M7X 系列
• 排量范围 (cm3)：M7V qmax 组别：68-88.5、90-112、128-160、170-215；M7X：90、112、160
• 最低排量范围 (cm3)：M7V：0-68、0-90、0-128、0-170；M7X：不适用
• 额定压力：42 MPa
• 峰值压力：50 MPa
• qmax 时的最大转速 (min-1)：M7V 视排量可达 3,900 / 3,550 / 3,100 / 2,900；M7X 可达 4,500 / 3,550 / 3,100
• q < 0.6 qmax 时的最大转速 (min-1)：M7V 视排量可达 6,150 / 5,600 / 4,900 / 4,600；M7X 未说明
• 约重 (kg)：M7V：39 / 46 / 65 / 90；M7X：26 / 34 / 45
• 控制选项：电控或压力控制
• 安装：安装尺寸、输出花键及螺纹尺寸符合国际标准（ISO / SAE）
