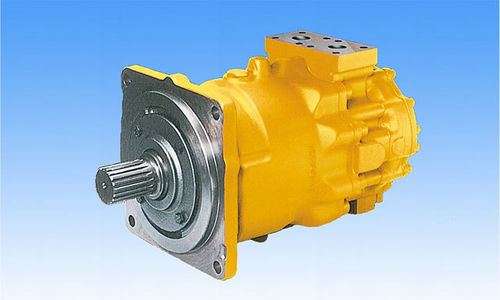

轴向活塞液压马达 M3 series

低速带变速箱固定容量

产品概述
M3X 系列为用于移动应用的斜盘式定排量轴向柱塞马达。
M3B 系列为用于绞车应用的斜盘式可变排量轴向柱塞马达。
这些马达具有良好的自吸能力和高起动效率，基于我们在斜盘式泵与马达方面多年经验和技术而开发。
通过将减速齿轮 RG 系列与 M3X / M3B 系列组合，可覆盖更大容量要求。

特点

• 低速运行时表现优异
• 起动特性平顺
• 多种排量控制选项
• 配合 RG 系列减速机可实现更大容量

控制曲线
以上为控制曲线示例。

应用

• 履带钻机 / 打桩机
• 起重机（履带 / 越野）
• 破碎机
• 塑料机械与压铸机
• 隧道掘进机
• 货船
• 油轮
• 海上舰船

规格（M3X 系列）
Model | M3X200 | M3X280 | M3X530 | M3X800
排量 (cm3) | 195 | 280 | 533 | 800
额定压力 (MPa) | 29.4（所有型号）
最高压力 (MPa) | 34.3（所有型号）
最高转速 (min-1) | 1,900 | 1,700 | 1,400 | 1,200

规格（M3B 系列）
Model | M3B200 | M3B280 | M3B530 | M3B800
排量 q max (cm3) | 195 | 280 | 533 | 800
排量 q min (cm3) | 106 | 93 | 178 | 267
额定压力 (MPa) | 32（M3B200）；29.4（M3B280 / M3B530 / M3B800）
最高压力 (MPa) | 35（M3B200）；34.3（M3B280 / M3B530 / M3B800）
q max 时最高转速 (min-1) | 1,900 | 1,700 | 1,400 | 1,200
q min 时最高转速 (min-1) | 2,400 | 2,200 | 1,700 | 1,500

规格（与 RG 系列组合）
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
齿比 | 6.0 | 6.4 | 6.4 | 6.4
总排量 (cm3) | 894 | 1,587 | 3,104 | 4,717
压力 (MPa) | 20.6（所有组合型号）
最高转速 (min-1) | 270 | 190 | 150 | 130

特性 / 技术规格

• 系列：M3X（定排量）与 M3B（可变排量）
• 单体排量范围：195 cm3 至 800 cm3（每型号）
• M3X 额定压力：29.4 MPa；最高压力：34.3 MPa
• M3X 最高转速：视型号可达 1,900 min-1
• M3B q max 范围：195 至 800 cm3；q min 范围：93 至 267 cm3
• M3B 额定压力：32 MPa（M3B200）及 29.4 MPa（其他 M3B 型号）；M3B 最高压力：35 MPa（M3B200）及 34.3 MPa（其他）
• M3B 最高转速：在 q min 时视型号可达 2,400 min-1
• 可选配 RG 系列齿轮以提高总排量并调整齿比（示例：齿比 6.0–6.4）
• 示例组合型号的总排量范围为 894 cm3 至 4,717 cm3
