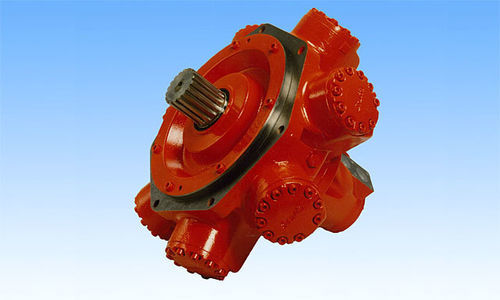

液压应用电机 HMKB

变速高扭矩高效率

概述
Staffa 低速高扭矩径向活塞马达广泛用于注塑机的螺杆驱动和甲板机械。其结构简单，径向活塞直接作用于偏心凸轮。带阀门的两速马达具有两个预设排量，可从较宽的范围中选择以满足特定应用要求。三速马达具有三个预设排量。产品系列包括 HMKB/HMKC 系列、HMB/HMC 系列（标准马达）、HPB/HPC 系列（HMB/HMC 的增强版）以及 HMF 系列（三速马达）。

特性

• 定排量和变排量马达（提供 1 速、2 速或 3 速）
• 结构简单且坚固
• 寿命长
• 效率高
• 可选 CHP 阀实现恒功率控制

规格（按系列 / 型号）
HMKB（定排量，1 速）
型号类型：046 / 075 / 100 / 200
排量（cm3）：745 / 1,281 / 1,510 / 3,087
额定压力：20.6 MPa
最高压力：24.5 MPa
额定压力时的最高转速（min-1）：250 / 220 / 200 / 130

HMB（定排量，1 速）
型号类型：010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
排量（cm3）：188 / 442 / 492 / 700 / 983 / 1,344 / 1,639
额定压力：20.7 MPa（小型号）和 25.0 MPa（大型号）
最高压力：24.1 MPa（小型）和 29.3 MPa（大型）
额定压力时的最高转速（min-1）：500 / 450 / 450 / 400 / 300 / 300 / 250
额定功率（kW）：25 / 42 / 52 / 60 / 80 / 100 / 110

H M / H D B 系列（较大 HMB 类型）
型号类型：125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
排量（cm3）：2,050 / 2,470 / 2,470 / 2,470 / 3,087 / 4,310 / 5,310
额定压力：25.0 MPa
最高压力：29.3 MPa
额定压力时的最高转速（min-1）：220 / 220 / 168 / 175 / 135 / 125 / 100
额定功率（kW）：100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / 超大 HMB 类型
型号类型：400 / 500
排量（cm3）：6,800 / 8,000
额定压力：25.0 MPa（400）和 19.0 MPa（500 HMB 列）
最高压力：29.3 MPa（400）和 22.7 MPa（500 HMB 列）
额定压力时的最高转速（min-1）：120 / 100
额定功率（kW）：190 / 170

HPB（定排量，1 速）
型号示例：060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325（各种 FM 变体）
排量（cm3）：983 / 1,344 / 1,600 / 2,050 / 2,470 / 3,087 / 4,310 / 5,310（取决于变体）
额定压力：通常为 20.5–25.0 MPa，视型号而定
最高压力：某些变体可达 30.0 MPa
额定压力时的最高转速（min-1）：按型号不同（示例：450 / 490 / 340 / 430 / 270 / 365 / 215）
额定功率（kW）：根据型号和 FM 变体约为 ~115 至 ~215 不等

HMKC（可变排量，2 速）
型号类型：046 / 075 / 080 / 200（示例）
100% 排量：745 / 1,241 / 1,475 / 3,087（cm3）
50% 排量：410 / 574 / 737 / 1,475（cm3）
额定压力：20.6 MPa
最高压力：24.5 MPa
最高转速（min-1）：在 q max 时：300 / 220 / 200 / 130；在 0.5q max 时：600 / 440 / 400 / 260；在 q=0 时：1,500 / 1,300 / 1,200 / 1,000

HMC（可变排量，2 速）
型号类型：030 / 045 / 080 (FM3/FM4) / 125 (FM3)（示例）
100% 排量：492 / 737 / 1,600 / 2,048（cm3），视型号而定
50% 排量：246 / 410 / 819 / 983（cm3）
额定压力：20.7 MPa（部分型号）和 25.0 MPa（其他型号）
最高压力：24.1 MPa（部分型号）和最高 27.5 MPa（其他型号）
最高转速（min-1）：q max 示例：450 / 450 / 270 / 365；0.5q max 示例：600 / 600 / 500 / 515；q=0 时：最高 1,000
额定功率（kW）：示例 60 / 99 / 138 / 138 / 135，取决于变体

HPC（可变排量，2 速）
示例：型号 400，排量 6,555 cm3（100%）和 3,590 cm3（50%）
额定压力：25.0 MPa
最高压力：27.5 MPa
最高转速（min-1）：q max 时 220，0.5q max 时 220，q=0 时转速 1,500
额定功率（kW）：示例变体为 430 kW

HMF（可变排量，3 速）
型号类型：080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325（示例）
100% 排量：1,600 / 3,087 / 4,588 / 5,326（cm3）
50% 排量：819 / 1,475 / 4,588 / 5,326（cm3），取决于变体
额定压力：25.0 MPa
最高压力：27.5 MPa
最高转速（min-1）：q max 示例：270 / 365 / 175 / 230；0.5q max：500 / 515 / 300 / 400；q=0 时最高至 1,000
额定功率（kW）：示例 138 / 138 / 250 / 250 / 189，取决于变体

下载 / 文档
制造商目录和系列目录可作为 PDF 文档获取（产品页面引用目录条目）。
