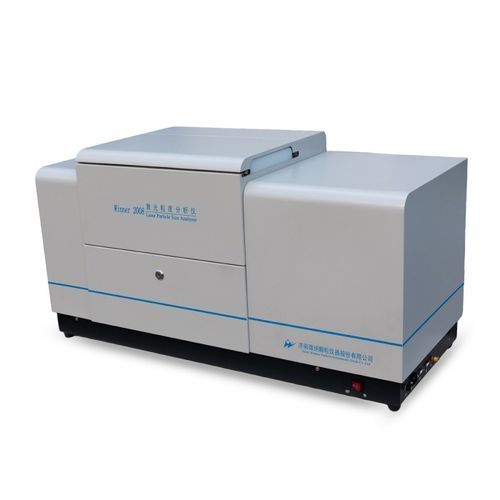

激光衍射粒度分析仪 Winner2008B

光学激光衍射食品行业

概述
Winner2008B 为基于 Mie 散射原理的激光粒度分析仪（湿式分散）。测量范围：0.01–1200 μm。采用双光束、双谱检测与侧向散射测试技术，为工业质控、科研机构和实验室提供可靠且可重复的粒度分析结果。

主要特点

• 测量范围：0.01–1200 μm
• 双光束与双谱检测系统
• 侧向散射技术提升检测精度
• 支持全自动与手动操作模式
• 一键自动流程：进水、排气泡、分散、测试、清洗与数据处理

分散系统
内置湿、干两用分散系统，集成机械搅拌、超声分散与管路循环，防止大颗粒二次沉淀。分散组件：超声（40 kHz，60 W，时间可调），搅拌（0–3000 rpm 可调），循环泵（30 L/min，70 W）。水位传感器防止溢流。样品槽容积：10 mL。

光学与检测
采用收敛光傅里叶变换光路（Winner 专利），配备全自动光学台对准系统（精度可达 0.2 μm）。检测器为对数间距阵列，测试角覆盖 0.015°–145°。光源：红色半导体激光（λ=639 nm，P>3.0 mW），可选辅助绿色激光（λ=405 nm，P>2.0 mW）。有效焦距：500 mm。激光安全等级：1 级。

软件与数据
软件支持多种分析模型（自由分布、R–R 分布、对数正态与统计模型）、多结果统计比较、智能数据处理以输出代表性结果、可自定义分析指标（任意 D1–D100，累积百分比），并提供差分及累积分布图形。报告可导出为 Word、Excel、BMP、TXT 和 PDF。界面语言：中文与英文，支持增添其他语言。可选 GMP 配置。

应用领域

• 水泥、陶瓷
• 制药（药物）、乳液、涂料浆
• 染料、颜料、油墨、感光材料
• 化工、催化剂、磨料、润滑剂
• 金属粉、非金属粉、碳酸钙、高岭土
• 食品添加剂、农药、爆炸物
• 燃料、石墨、钻井液、焊料材料
• 其它粉体与浆料（如：煤水浆）

优势

• 一键智能自动操作，降低操作人员工作量与人为误差
• 湿干一体化内置分散，协同控制并缩短管路，避免二次沉淀
• 先进的收敛光傅里叶变换光路提升亚微米粒子分辨能力
• 采用高精度四相混合步进电机实现自动光学对准（微动精度达 0.1 μm），保证光路对准与测试稳定性
• 双光路与双激光正交设计扩展了测量范围与灵敏度，可覆盖亚微米至毫米级粒径
• 无约束自由拟合技术准确反映粒度分布

专利与技术亮点

• 光学台设计专利号：ZL 2014 2 0378380.8
• 三维光学台对准系统专利号：ZL 2013 2 0835882.4
• Mie 散射原理应用专利号：ZL 2013 2 0812021.4
• 干式粒度仪全密封样品槽专利号：ZL.2011 2 0267646.8
• 双激光束正交应用专利号：ZL 2007 2 0025702.0
• 粉体分散泵设计专利号：ZL 2007 2 0018648.7
• 湿式循环装置专利号：ZL2010 2 0593526.2

技术参数

• 型号：Winner2008B
• 原理：Mie 散射
• 测量范围：0.01–1200 μm
• 通道数：84 pcs
• 探测器排列：对数间距阵列，测试角 0.015°–145°
• 精度误差：≤0.5%（CRM D50）
• 重复性误差：≤0.5%（CRM D50）
• 操作模式：全自动 / 手动控制
• 完整测试速度：<2 min；单次结果间隔时间：500 ms
• 分散：超声 f=40 kHz，p=60 W（时间可调）；搅拌：0–3000 rpm；循环：30 L/min，70 W；水位传感器；样品槽：10 mL
• 光源：红色半导体激光 λ=639 nm，P>3.0 mW；可选绿光激光 λ=405 nm，P>2.0 mW
• 光学台对准：全自动，精度可达 0.2 μm
• 光路：收敛光傅里叶变换光路
• 有效焦距：500 mm
• 激光安全：1 级
• 外形尺寸：1040 mm × 440 mm × 540 mm
• 净重：58 kg
• 软件：多种分析模型、自定义输出、导出 Word/Excel/BMP/TXT/PDF、一键操作、中英界面
• GMP：可选
