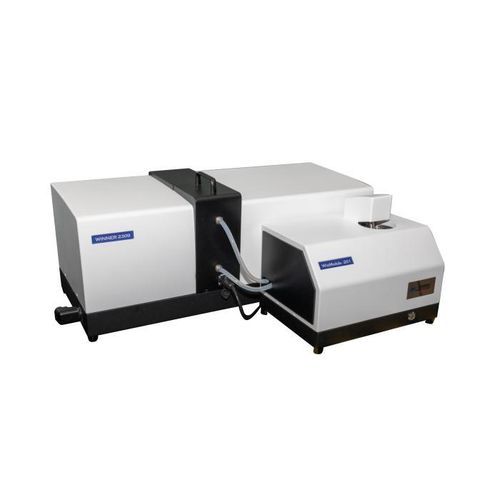

激光衍射粒度分析仪 Winner2309C WinModule-201

光学激光衍射静态光散射

产品概述
Winner2309C WinModule-201 是一款基于米氏散射与夫琅禾费衍射原理的智能全自动湿法分散激光粒度分析仪。高灵敏度光电探测系统与进口 Canon 镜头光路保证粒度分布测量的准确性和可重复性，适用于工业质量控制、科研院所、大学实验室及企业研发中心等场景。

主要规格（通用）
型号：Winner2309C WinModule-201
原理：米氏散射与夫琅禾费衍射
测试速度：最快 10 秒
折射率：支持宽范围折射率输入
采样频率：最高 10 kHz
外形尺寸：主机 870×340×380 mm；湿法模块 415×280×335 mm
净重：主机 32 kg；湿法模块 15 kg
操作模式：SOP 全自动；一键完成整流程操作

测量粒径
测量范围：0.01–2000 μm
样品注入器：WinModule-201
通道数：106 通道
准确度误差：≤0.5%（CRM D50）
重复性误差：≤0.5%（CRM D50）
分散方式：超声（40 kHz，60 W，时间可调）；机械搅拌（0–3000 rpm）；循环分散（流量 1–8 L/min，额定功率 120 W）；湿法结合超声、机械搅拌与内置循环分散
样品槽容积：600 ml

光学
光源：主激光 λ = 639 nm，P > 2 mW；辅助激光 λ = 405 nm，P > 2 mW
光学基座对准：自动对准系统
光路：逆傅里叶（折叠光路）
激光安全：Class 1

软件功能
分析模式：自由分布、R–R 分布、对数正态分布及按类统计模型
统计比较：多次测试结果按批次或加工时间比较，用于质量与成本控制参考
数据处理：智能统计分析，输出最具代表性的测试结果
自定义分析：可输出 D1–D100 任意特征粒径、指定粒径以上/以下的累积百分比及行业所需区间
输出项：典型粒径值、微分（区间）分布数据及图表、累积（积分）分布数据及曲线
测试报告：支持导出 Word、Excel、图片（.bmp）、文本（.txt）、PDF
一键操作：自动完成进水、脱气、分散、测量、清洗与数据处理流程
界面语言：中文、英文（可按需增加其他语言）
GMP：可选

优势

• 自动光路对准系统：精密四相混合步进电机实现微米级定位，确保光路最佳对准以获得准确稳定的测试结果。
• 高稳定性循环分散系统：湿式循环分散持续均匀，防止沉降与团聚；超声与循环协同控制，可灵活调节并提升重复性。
• 自动样品分散系统：模块化湿/干分散设计缩短循环管路，减少大颗粒沉降，降低维护成本并便于清洗。
• 仪器软件：无约束自由拟合技术在测量过程中采集散射数据并自动分析多峰粒子群；<2 μm 粒子以 12 个粒径等级检测，物理分辨率高。
• 光路设计：专利逆傅里叶（折叠光路）实现 0.015–145° 测试角范围，扩展测量范围与分辨率；光路封闭防尘。

应用

• 水泥
• 陶瓷
• 医药
• 乳液
• 涂料
• 染料
• 整理剂
• 化工产品
• 催化剂
• 钻井液
• 磨料
• 润滑油
• 钎料
• 凝胶
• 生物样品
• 食品
• 添加剂
• 农药
• 炸药
• 石墨
• 感光材料
• 燃料
• 油墨
• 金属粉末
• 非金属粉末
• 碳酸钙
• 高岭土
• 煤-水浆等粉体材料

专利技术
专利包括光学基座设计、三维光学基座对准系统、米氏散射原理应用、干式分析密封样品池、双激光正交光束、粉体分散泵设计及湿式循环装置等多项技术保护。

技术规格

• 型号：Winner2309C WinModule-201
• 测量范围：0.01–2000 μm
• 原理：米氏散射与夫琅禾费衍射
• 通道数：106
• 准确度误差：≤0.5%（CRM D50）
• 重复性误差：≤0.5%（CRM D50）
• 光源：主激光 639 nm，辅助激光 405 nm（均 >2 mW）
• 分散方法：超声（40 kHz，60 W）、机械搅拌（0–3000 rpm）、循环分散（1–8 L/min）
• 样品槽容积：600 ml
• 外形尺寸：主机 870×340×380 mm；湿法模块 415×280×335 mm
• 净重：主机 32 kg；湿法模块 15 kg
• 测试速度：最快 10 秒
• 采样频率：最高 10 kHz
• 光路：逆傅里叶（折叠）
• 激光安全：Class 1
• 操作模式：SOP 全自动；一键操作完成流程
• 软件输出：数值与图形形式的微分与累积分布；支持导出 Word/Excel/BMP/TXT/PDF
• 界面语言：中文、英文（可选其他语言）
