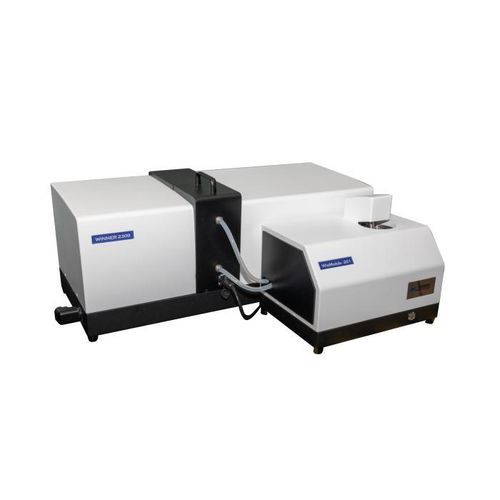

激光衍射粒度分析仪 Winner2309B WinModule-201

光学激光衍射食品行业

概述
Winner2309B WinModule-201 是一款智能全自动湿法分散激光粒度分析仪，基于 Mie 散射和 Fraunhofer 衍射原理。配备高灵敏度光电探测系统与进口 Canon 镜头光路，确保测量精度与重复性。适用于科研机构、大学实验室、研发中心及质量检测单位的工业应用场景。

主要特性概览

• 测量范围：0.01–2800 μm
• 原理：Mie 与 Fraunhofer 散射
• 最快测试时间：10 秒
• 采样频率：最高 10 kHz
• 操作模式：SOP 全自动
• 通道数：108

分散与样品处理

• 超声分散：40 kHz，60 W（时间可调）
• 机械搅拌：0–3000 rpm（可调）
• 循环：流量 1–8 L/min；泵功率 120 W
• 湿法模块：超声、机械搅拌与内置循环分散
• 样品罐容积：600 ml；样品注射器：WinModule-201

光学与光源

• 主激光：639 nm，>2 mW
• 辅助激光：405 nm，>2 mW
• 光学台：自动对准
• 光路：逆傅里叶（折叠光路），测试角范围 0.015–145°
• 激光安全等级：1 级

软件功能

• 分析模型：自由分布、R‑R 分布、对数正态分布及分类统计模型
• 统计比对：可对批次、处理时间或条件下的多个测试结果进行比对
• 数据处理：智能统计分析与代表结果的选择
• 自定义分析：输出 D1–D100 范围内任意表征粒径、某一粒径以上/以下累积百分比、范围累积百分比
• 输出格式：Word、Excel、BMP、TXT、PDF
• 一键操作：自动进水、排气、分散、测量、清洗与数据处理
• 界面语言：中文与英文（可扩展其他语言）
• GMP：可选

优势

• 自动光路对准系统，采用精密四相混合步进电机实现微米级定位，保证测量稳定性。
• 高稳定性循环分散系统防止沉降与团聚；超声与循环联动控制，分散强度灵活可调。
• 模块化湿/干设计与缩短循环管路，减少大颗粒沉淀及维护成本。
• 仪器软件支持不受限自由拟合技术，适用于多峰粒径群分析，并对 2 μm 以下粒子具有高分辨率。
• 专利的逆傅里叶（折叠光路）设计，扩大了测试角度范围并提高测量范围与分辨率；光路密封防尘。

应用领域

• 水泥、陶瓷
• 医药与药物
• 乳液、涨幅剂、染料、化工、催化剂
• 钻井液、磨料、润滑剂、钎焊材料
• 细胞、微生物、食品、添加剂、农药、炸药
• 石墨、感光材料、燃料、墨水
• 金属粉、非金属粉、碳酸钙、高岭土
• 煤‑水浆及其他粉体材料

专利技术与说明
光学台设计与三维光学台对准系统受专利保护。Mie 散射原理的应用、双激光正交配置、密封样品瓶、粉体分散泵及湿式循环装置等设计由多项专利覆盖。

技术参数

• 型号：Winner2309B WinModule-201
• 测量范围：0.01–2800 μm
• 原理：Mie 与 Fraunhofer 散射
• 测试速度：最快 10 秒
• 采样频率：最高 10 kHz
• 通道数：108
• 准确度（CRM D50）：≤ 0.5%
• 重复性（CRM D50）：≤ 0.5%
• 分散方式：超声 40 kHz/60 W；机械 0–3000 rpm；循环 1–8 L/min，120 W
• 样品罐容积：600 ml
• 光源：639 nm (>2 mW) 与 405 nm (>2 mW)
• 光学台对准：自动
• 光路：逆傅里叶，角度范围 0.015–145°
• 激光安全等级：1 级
• 外形尺寸：主机 870 × 340 × 380 mm；湿模块 415 × 280 × 335 mm
• 净重：主机 32 kg；湿模块 15 kg
• 操作模式：SOP 全自动
• 软件输出：区间及累积分布、图表、数据导出（Word、Excel、BMP、TXT、PDF）
