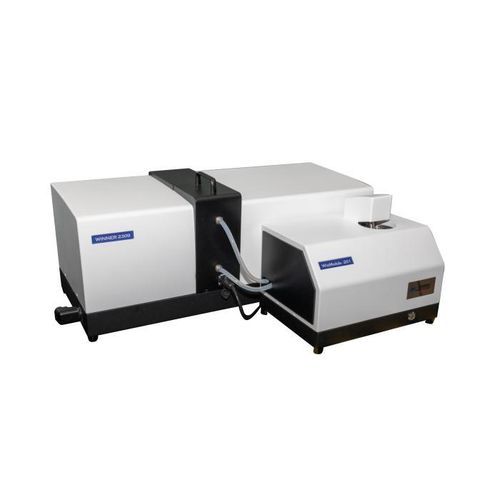

激光衍射粒度分析仪 Winner2309A WinModule-201

光学食品行业质量控制

概述
Winner2309A WinModule-201 是一款智能全自动湿法分散激光粒度分析仪，采用先进的 Mie 散射与 Fraunhofer 衍射原理。高灵敏度高分辨率光电探测系统与进口 Canon 镜头光路确保粒径分布测试的准确性和重复性。适用于工业生产质量控制、科研院所、大学实验室、企业研发中心和检测机构等场景。

亮点
测量范围：0.01–3500 μm
最快测试时间：10 秒
高采集速率：最高可达 10 kHz
一键 SOP 操作：进样、排泡、分散、测试、清洗与数据处理一体化

分散与样品处理
分散方式：超声、机械搅拌与内置循环分散。
超声：40 KHz，60 W（时间可调）。
搅拌：0–3000 rpm（可调）。
循环：额定流量 1–8 L/min；额定功率 120 W。
样品槽容积：600 ml。

应用领域

• 水泥
• 陶瓷
• 医药
• 乳液
• 涂料/溶液（dope）
• 染料
• 上浆/浸渍
• 化工产品
• 催化剂
• 钻井液
• 磨料
• 润滑剂
• 钎焊材料
• 电池/单元（cell）
• 微生物
• 食品
• 添加剂
• 农药
• 炸药
• 石墨
• 感光材料
• 燃料
• 油墨
• 金属粉末
• 非金属粉末
• 碳酸钙
• 高岭土（Kaolin）
• 水煤浆
• 其它粉体材料

主要参数

• 型号：Winner2309A WinModule-201
• 原理：Mie 散射与 Fraunhofer 衍射
• 测量范围：0.01–3500 μm
• 通道数：116
• 测试速度：最快 10 秒
• 采样频率：最高 10 kHz
• 准确度/重复性误差：≤0.5%（CRM D50）
• 分散方式：超声（40 KHz，60 W）、搅拌（0–3000 rpm）、循环（1–8 L/min，120 W）
• 样品槽容积：600 ml
• 外形尺寸：主机 870×340×380 mm；湿法模块 415×280×335 mm
• 净重：主机 32 kg；湿法模块 15 kg
• 光源：主激光 λ = 639 nm，P > 2 mW；辅激光 λ = 405 nm，P > 2 mW
• 光路：逆傅里叶（折叠光路）
• 光学对准：自动
• 激光安全等级：Class 1
• 操作模式：SOP 全自动；一键操作
• 软件功能：多种分析模式、可定制 D1–D100 输出、统计比较、智能处理、多种导出格式
• 界面语言：中文与英文（可按需求扩展）
• GMP：可选

光学
光源：主激光 λ = 639 nm，功率 > 2 mW；辅激光 λ = 405 nm，功率 > 2 mW。
自动光学平台对准与逆傅里叶折叠光路提供 0.015–145° 的测试角范围和高分辨率。激光安全等级 Class 1。

软件与数据
分析模型：自由分布、R-R 分布、对数正态和分类统计模型。
支持多次测试的统计比较、批次间比较以及加工前后对比分析。
自定义分析：D1–D100 任意特征粒径；指定粒径以上/以下的累积分数；区间累积分数。
输出内容：典型粒径值、差分（区间）分布数据/图、累计（积分）分布数据/曲线。
测试报告导出：Word、Excel、BMP、TXT、PDF。

优势
自动光学对准系统，具备微米级定位精度。
高稳定性循环分散系统，防止沉降与团聚；超声与循环协同控制。
干/湿模块化分散设计缩短管路，减少大颗粒沉淀，便于清洗与维护。
非约束自由拟合软件技术用于多峰粒群分析，对 2 μm 以下颗粒具有高分辨率。
专利逆傅里叶（折叠光路）技术，测试角范围 0.015–145°，提高测量范围与分辨率，光路密封防尘性能好。

技术规格

• 型号：Winner2309A WinModule-201
• 测量范围：0.01–3500 μm
• 原理：Mie 散射与 Fraunhofer 衍射
• 通道数：116
• 测试速度：10 s
• 采样频率：最高 10 kHz
• 准确度/重复性：≤0.5%（CRM D50）
• 分散方式：超声、机械搅拌、循环
• 样品槽：600 ml
• 外形与重量：详见主要参数
