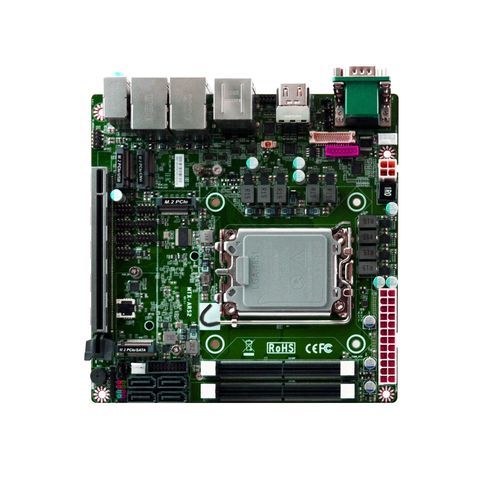

Mini-ITX主板 MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

产品概述

• 支持 Intel® Arrow Lake-S 的 Mini-ITX 主板

特点

• 支持 Intel® LGA1851 插座处理器（Arrow Lake-S），采用 Intel® W880 芯片组
• 高性能内存：2 x DDR5 CSO-DIMM，最高 128GB，支持 ECC
• 双千兆以太网：2 x 2.5GbE
• 四屏显示支持：2 x HDMI®，1 x DP，1 x LVDS/eDP
• 丰富的存储与扩展：4 x SATA III，多 M.2 插槽（M-Key、E-Key、B-Key），1 x PCIe Gen5 x16
• 完善的 I/O：8 x USB 3.2 Gen2，4 x USB 2.0，RS232/422/485 接口
• 支持 ATX 电源
• 安全功能：板载 TPM 2.0（部分型号可选）

规格
系统
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
芯片组: Intel® W880
内存: 2 x DDR5 6400MT/s CSO-DIMM，双通道，最高 128GB，支持 ECC
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 级
安全: TPM2.0（可选）
尺寸（宽 x 深）: 170.0 x 170.0 mm (6.7" x 6.7")
操作系统支持: Windows® 11 (64-bit)，Linux

电源
电源要求: ATX Power Supply
开机模式: AT / ATX
连接器: 24+4-pin ATX PWR

显示
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
多屏: 支持 4 屏显示

音频
CODEC: Realtek Audio Codec
Line-in: 1 x 音频接口
Line-out: 1 x 音频接口
MIC-in: 1 x 音频接口

网络
ETHERNET: 1 x RJ45 for Intel® I226-V 2.5GbE; 1 x RJ45 for Intel® I226-LM 2.5GbE

USB 接口
USB: 6 x USB 3.2 Gen2 外部; 内部 header 支持 2 x USB 3.2 Gen1; 内部 header 支持 4 x USB 2.0

串口
COM: 1 x DB-9 for RS-232/422/485; 1 x DB-9 for RS-232; 内部 header 支持 4 x RS-232

内部 I/O
GPIO: 8-bit
SMBUS: Yes
附加: 1 x 机箱入侵检测; 1 x PS/2; 1 x 音频接头

存储
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

扩展
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) 支持 NVMe; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) 支持 NVMe; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) 支持 CNVio; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) 支持 4G/5G 模组
SIM: 1 x SIM 卡槽

环境与认证
抗冲击: 15G, 11ms
振动: 1 Grms / 5~500Hz（运行）
工作温度: -20°C ~ 60°C
存储温度: -20°C ~ 85°C
工作湿度: 10 ~ 90% RH，非冷凝
认证: CE / FCC Class A; LVD
ESG 声明: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

包装清单

• MTX-ARS2-W880 主板 x1
• COM 端口线 22cm x1
• SATA 线 50cm x1
• SATA 电源 Y 线 x1
• I/O 屏蔽罩 x1
• 跳线 x2

订购信息
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) 默认

BIOS / 驱动 / 手册 / 操作系统支持

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) 日期 2026-05-25；各型号/版本可用恢复 BIOS 条目
• 驱动包（示例，Windows 10/11 x64 与 Linux）：WDT_GPIO SDK、Chipset、Graphics、Audio、Intel LAN、ME、RST、SIO、NPU、PMT、GNA 等，产品页列出版本
• 手册: 产品手册可用（版本 3.0，更新 2026-08-13）
• 操作系统支持示例: UEFI Windows 10 IoT Enterprise LTSC 2021 x64、UEFI Windows 11 IoT Enterprise LTSC 2024 x64、Ubuntu LTS、Fedora Workstation

注意事项

• 板载 TPM 2.0 视型号/配置可选
• PCIe Gen5 x16 插槽用于高端扩展；多个 M.2 插槽支持 NVMe 以及蜂窝模块

特性 / 技术规格

• 形状因子: Mini-ITX (170 x 170 mm)
• CPU 插座: Intel® LGA1851 (Arrow Lake-S / 兼容 Core™ Ultra)
• 芯片组: Intel® W880
• 内存: 2 x DDR5 CSO-DIMM，最高 128GB，支持 ECC，支持 DDR5-6400
• 存储: 4 x SATA III；M.2: M-Key 2280、M-Key 2242、E-Key 2230、B-Key 3042
• 扩展: 1 x PCIe Gen5 x16
• 网络: 双 Intel 2.5GbE (I226-V & I226-LM)
• USB: 6 x USB3.2 Gen2 外部；内部 header 支持 USB3.2 Gen1 与 USB2.0
• 串口: 多个 COM 端口，含 RS-232/422/485 支持
• 音频: Realtek 编解码器，含 Line-in/Line-out/MIC-in
• 电源: ATX (24+4-pin)
• 工作温度: -20°C ~ 60°C
• 认证: CE / FCC Class A，LVD；符合 RoHS/REACH/WEEE
