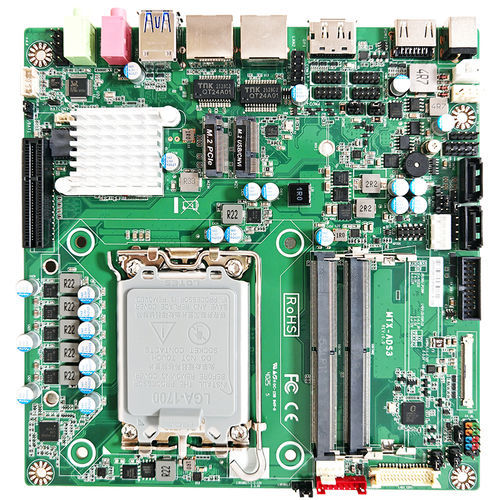

Mini-ITX单板机 MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

产品概述
170 x 170 mm Mini-ITX 单板计算机，支持 Intel® LGA1700 第12/13/14代（i9/i7/i5/i3）、Celeron 与 Pentium 处理器，DDR5 最大支持 96 GB，支持最多 3 个显示器同时输出。

产品特点

• Intel® LGA1700 插座处理器（最大 65W TDP）
• Intel® H610 芯片组
• 2 x DDR5 SO-DIMM（4800/5600 MT/s），双通道，最高 96 GB
• 多显示输出：HDMI® 2.0、DP1.4、LVDS/eDP、eDP
• 2 x GbE LAN（Realtek® RTL8111H）
• USB：2 x USB 3.2 Gen2、2 x USB 3.2 Gen1、5 x USB 2.0（内部排针与后置）
• 存储：M.2 M-key（2242/2280 PCIe x4）、M.2 E-key（2230）、2 x SATA III
• 4 个 COM 串口（内部排针）
• 1 个 PCIe Gen4 x4 扩展槽

详细规格
系统
主板尺寸：Mini-ITX（170 x 170 mm）
CPU：Intel® LGA1700 第12/13/14代插座处理器（最大 65W TDP）
芯片组：Intel® H610
内存：2 x DDR5 SO-DIMM（4800/5600 MT/s），双通道，最高 96 GB
BIOS：AMI Flash ROM
唤醒网络（WOL）：支持
看门狗定时器：255 级
安全：Intel® PTT（集成 fTPM）及 TPM 2.0（dTPM）
RTC 电池：锂电池
尺寸（宽 x 深）：170.0 x 170.0 mm
操作系统支持：Windows® 11（64 位）、Windows® 10（64 位）、Linux

电源
电源要求：DC-in 12–19 V
开机模式：AT / ATX
接口：DC 电源接口

显示
GPU：Intel® UHD Graphics
LVDS：1 x LVDS/eDP（LVDS 最⾼ 2560 x 1600@60Hz；eDP 最⾼ 1920 x 1080@60Hz）
eDP：1 x eDP 1.4（最⾼ 5120 x 3200@120Hz）
DP：1 x DP1.4（最⾼ 7680 x 4320@60Hz）
HDMI®：1 x HDMI® 2.0（最⾼ 4096 x 2160@60Hz）
多显示：支持最多 3 个显示器

音频
CODEC：Realtek ALC897
线路输出：1 x 音频接口
麦克风输入：1 x 音频接口
放大器：3W

局域网
以太网：2 x RJ45（Realtek® RTL8111H GbE）

USB 接口
2 x USB 3.2 Gen2（后置）、2 x USB 3.2 Gen1，内部排针支持 2 x USB 3.2 与 5 x USB 2.0

串口
COM：内部排针支持 2 x RS-232 与 2 x RS-232/422/485

内部 I/O
GPIO：8 位
SMBUS：支持
风扇：1 x CPU 风扇接口；1 x 系统风扇接口
前面板：HDD 指示灯、开机指示灯、电源 开/关、复位
附加：机箱入侵、FP_Audio、逆变器、AT 模式选择、4 针扬声器接口（用于 3W 放大器，PH2.0）

存储
SATA：2 x SATA III；1 x SATA 电源接口

扩展
PCIe：1 x PCIe Gen4 x4
M.2：1 x M-key 2242/2280（PCIe 3.0 x4）；1 x E-key 2230（CNVio/PCIe x1/USB2.0）（支持 Wi‑Fi/BT 模块）

环境与认证
抗冲击：15G，持续 11 ms
振动：1 Grms，5–500 Hz（运行）
工作温度：0°C 至 60°C
存储温度：-20°C 至 70°C
工作湿度：10–90% @ 40°C，非冷凝
认证：CE / FCC Class A；LVD
ESG 声明：EU RoHS、China RoHS、REACH（可选）

技术规格

• Model: MTX-ADS3
• 外形：Mini-ITX（170 x 170 mm）
• CPU 插座：LGA1700（12/13/14 代，最高 65W）
• 芯片组：Intel® H610
• 内存：2 x DDR5 SO-DIMM，最高 96 GB（4800/5600 MT/s）
• 图形/显示：HDMI2.0、DP1.4、eDP、LVDS；最多 3 个显示器
• 局域网：2 x GbE（Realtek® RTL8111H）
• 存储：2 x SATA III；1 x M.2 M-key（2242/2280 PCIe3.0 x4）；1 x M.2 E-key（2230）
• 扩展：1 x PCIe Gen4 x4
• 音频：Realtek ALC897，3W 放大器
• 电源：DC-in 12–19 V，DC 接口，AT/ATX
• 工作环境：0°C 至 60°C；抗冲击 15G；振动 1 Grms
