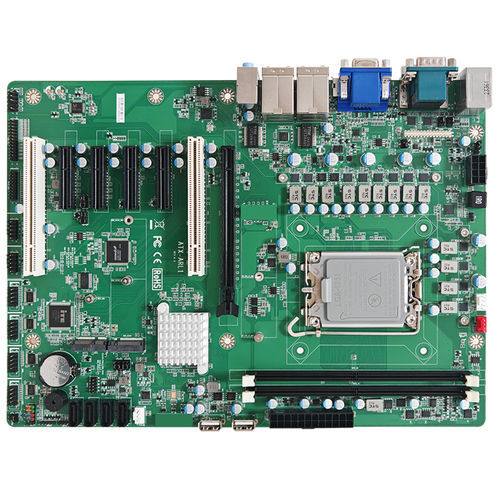

ATX主板 ATX-ARL1-H810 series嵌入式Intel® Core™ Ultra第十二代Intel® Core™
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸
- ATX, 嵌入式
- 处理器
- Intel® Core™ Ultra
- 内存
- DDR5 UDIMM, DDR5 SDRAM
- 插槽
- M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16 x PCI Express
- 应用
- 工业, 嵌入式
- 可连接性
- 2.5 GbE, USB2.0, USB 3.0, HDMI, VGA, RJ45, 千兆以太网, DisplayPort, PS2
产品介绍
概述
主要特性
包装清单
订购信息
技术规格
认证与合规
- ATX-ARL1-H810 是一款面向工业与嵌入式应用的 ATX 工业主板，基于 H810 芯片组，支持 Intel® Core™ Ultra（Arrow Lake‑S）处理器。提供丰富的 I/O、扩展与存储选项，并满足工业级工作范围和认证要求。
主要特性
- 支持 Intel® Core™ Ultra（Arrow Lake‑S）CPU，搭配 H810 芯片组
- 内存：2 x DDR5 6400MT/s UDIMM（最高 96GB）
- 显示输出：1 x VGA、1 x HDMI® 2.0、1 x DP2.1；支持最多 3 屏同时显示
- 网络：1 x 2.5GbE（Intel® I226‑V）、1 x GbE（Intel® I219‑V）
- I/O：6 x COM、4 x USB3.2 Gen1、6 x USB2.0、内部垂直 USB Type‑A（用于 2 x USB2.0）
- 存储与扩展：4 x SATA III；M.2 M-key 2242/2280（SATA）、M.2 E-key 2230（CNVi/USB2.0）；1 x PCIe x16 Gen4、1 x PCIe x4 Gen4、3 x PCIe x1 Gen4、2 x PCI
包装清单
- F04-MB-060-1F — LA31 2U/PS2+2COM+HDMI+HDMI/VGA+UL+UL+3JK (Qty: 1)
- G01-SATA3-BL-1F — CABLE for SATA3 50cm Blue w/LOCK (Qty: 2)
- G01-COM9X2-30A-1F — CABLE +COM9x2 K=10 30cm No bends + metal sheet (Qty: 1)
订购信息
- ATX-ARL1-H81000A1
- ATX-ARL1-H81002A1
技术规格
- 板型：ATX（305.0 x 220.0 mm）
- BIOS：UEFI；支持 Wake on LAN；看门狗计时器（255 级）
- 安全：Intel® PTT（集成 fTPM）与 TPM 2.0（dTPM）
- 电源：24+8 针 ATX 电源接口；电源模式：AT / ATX 可选
- 图形：Intel® HD Graphics；DP2.1（最高 7680 x 4320 @60Hz）、HDMI®2.0（最高 4096 x 2304 @60Hz）、VGA（最高 1920 x 1080 @60Hz）
- 音频：Realtek ALC897（Line‑in、Line‑out、MIC‑in）
- 内部 I/O 与插针：16-bit GPIO（5V）、SMBus、CPU 风扇插针 x1、系统风扇插针 x2
- 存储：4 x SATA III；M.2 插槽见上
- 工作温度：0 °C 至 60 °C；存储温度：-20 °C 至 70 °C；工作湿度：10%–90% RH，无冷凝
认证与合规
- CE / FCC Class A，LVD
- ESG 声明：EU RoHS、REACH
