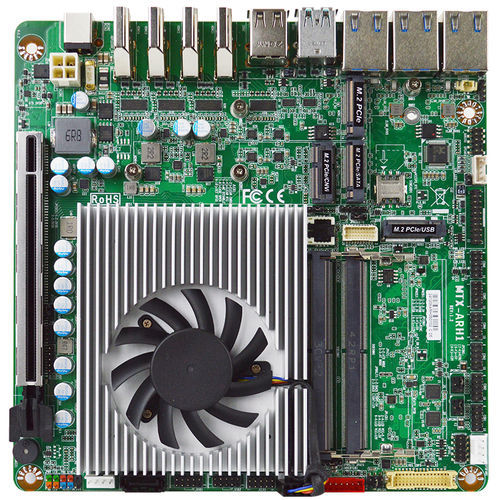

Mini-ITX主板 MTX-ARH1 series

Intel® Core™ UltraIntel®DDR5 SDRAM

概述

MTX-ARH1 是 Jetway 的一款工业级 Thin Mini-ITX 主板，面向嵌入式与工业应用设计。板载 Intel® Core™ Ultra 移动 SoC，提供丰富的 I/O、显示与扩展选项，适用于控制系统、HMI 与边缘计算场景。

主要特性

• Thin Mini-ITX 平台，板载 Intel® Core™ Ultra 5 / Core™ Ultra 7（225H / 255H，TDP 28W）。
• 内存：2 × DDR5 6400MT/s SO-DIMM，双通道，最高支持 96GB。
• 多显示：1 × LVDS/eDP 与 4 × HDMI® 2.1（最多 4 屏，条件下支持 8K）。
• 网络：3 个 2.5GbE RJ45 接口，满足高性能局域网需求。
• 存储与扩展：多 M.2 插槽（M-Key 2242、M-Key 2242/2280）、1 × SATAIII、PCIe x8（Gen5）。
• 工业供电：宽范围 DC 输入 12–36V，支持 AT/ATX 模式。

技术规格

• 尺寸：Thin Mini-ITX（170 × 170 mm）。
• CPU：板载 Intel® Core™ Ultra 7 255H 与 Intel® Core™ Ultra 5 225H（Arrow Lake-H，TDP 28W 选项）。
• 芯片组：Intel® SoC。BIOS：UEFI。
• 内存：2 × DDR5 6400MT/s SO-DIMM，最高 96GB。
• 安全：TPM 2.0（dTPM 可选）/ Intel® PTT（fTPM）可选。
• 电源：DC-in 12–36V，DC 插孔及内部 SATA 电源接口；开机模式：AT/ATX（默认）。
• 环境：工作温度 -20°C 至 60°C；储存温度 -20°C 至 85°C；抗冲击 15G，振动 1 Grms；认证：CE / FCC A 类；RoHS 宣言。

接口与扩展

• 显示：1 × 24-bit 双通道 LVDS（最高 1920×1200@60Hz），共置 eDP，4 × HDMI® 2.1（最高 3840×2160@60Hz，条件下支持 8K）。
• GPU：集成 Intel® Arc™ Graphics。
• LAN：1 × Intel® I226-LM 2.5GbE，2 × Intel® I226-V 2.5GbE（共 3 × 2.5GbE）。
• USB：2 × USB 3.2 Gen2（10Gbps）、2 × USB 2.0；内部 header 可扩展更多 USB 端口。
• 串口：内部 header 支持 4 × RS-232 与 2 × RS-232/422/485。
• M.2 与扩展：M-Key 2242（PCIe 4.0 x4 NVMe）、M-Key 2242/2280（PCIe 4.0 x4 / SATAIII）、B-Key 3042/3052（4G/5G）、E-Key 2230（CNVi）、1 × PCIe x8（Gen5）。
• 存储：1 × SATAIII，支持 RAID 0/1，Nano SIM 卡槽。
• 音频与 I/O：Realtek 编解码器，内部 Line-Out/MIC-In header，3W 放大器；内部 8-bit GPIO、SMBus、I2C、风扇 header、机箱入侵检测。

包装与订购

• 包装清单包括 I/O 挡板、跳线、2 根 COM 线、Y 供电线、SATA 线、CPU 散热器（详见包装清单）。
• 订购示例：MTX-ARH1-225H0020、MTX-ARH1-225H0220、MTX-ARH1-255H0020、MTX-ARH1-255H0220（不同 CPU 与安全选项）。
