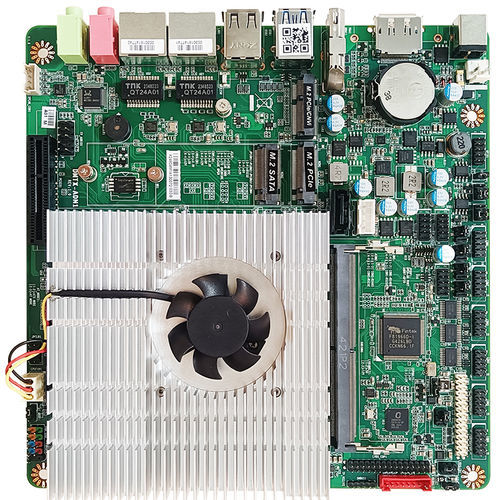

Mini-ITX主板 DMTX-ADN1

嵌入式Intel® Processor N97Intel®

产品概述
DMTX-ADN1是一款搭载板载Intel® Processor N97（Alder Lake‑N）SoC的Mini-ITX工业主板。该主板面向低功耗、紧凑型嵌入式应用，提供多种显示输出和灵活的扩展选项。支持DC 12~19V输入，兼容DDR5 SO-DIMM内存及多种存储与连接接口。

主要特性

• 支持DDR5 4800MT/s SO-DIMM，最高32GB
• 多种显示输出：DP 1.2、HDMI 2.0、LVDS和eDP（支持最多3屏显示）
• 双千兆以太网（Realtek® RTL8111H）保障可靠网络
• 灵活扩展：M.2（M-Key/E-Key）、PCIe Gen3接口及SATA III支持
• 丰富I/O：USB 3.2 Gen1、USB 2.0，板载最多6个USB内部接口及多路COM口
• 板载安全选项：Intel® PTT（集成fTPM）和可选TPM 2.0（dTPM）
• 宽温DC输入（12~19V）及可选AT/ATX电源模式

技术规格

• 主板尺寸：Mini-ITX（170 x 170 mm）
• CPU：板载Intel® Processor N97（Alder Lake‑N，TDP 12W）
• 芯片组：Intel® SoC
• 内存：1 x DDR5 4800MT/s SO-DIMM，单通道，最高32GB
• BIOS：AMI Flash ROM
• Wake on LAN：支持
• 看门狗定时器：255级
• 安全性：Intel® PTT（集成fTPM）与TPM 2.0（可选dTPM）
• RTC电池：锂电池
• 操作系统支持：Windows® 11（64-bit）、Windows® 10（64-bit）、Linux
• 电源要求：DC-in 12~19V
• 开机模式：AT / ATX（默认）
• 电源接口：DC插孔；内部2针接口
• GPU：Intel® HD Graphics（共享内存）
• LVDS：1 x 24-bit 双通道LVDS（最大1920 x 1200 @60Hz）
• eDP：1 x eDP 1.2（最大1920 x 1080 @60Hz）
• DP：1 x DP 1.2（最大4096 x 2160 @60Hz）
• HDMI：1 x HDMI® 2.0（最大4096 x 2160 @60Hz）
• VGA：1 x VGA（最大2560 x 1600 @60Hz）
• 多屏显示：支持3屏
• 音频编解码：Realtek ALC897；1 x 组合音频接口（Line-Out / Mic-In）；放大器：3W
• 以太网：2 x RJ45（Realtek® RTL8111H GbE）
• USB：2 x USB 2.0；2 x USB 3.2 Gen1；内部接口支持6 x USB 2.0
• 串口（COM）：内部接口支持2 x RS-232/485及4 x RS-232（支持5/12V TTL）
• 内部I/O：8位GPIO（5V）；SMBus；1 x 4针CPU风扇接口（Smart FAN）
• 前面板：HDD活动指示灯；电源指示灯；电源开/关；复位
• 附加：机箱入侵检测；AT/ATX模式选择
• 存储（SATA）：1 x SATA III（co-lay M-Key 2242 可选）；1 x SATA电源接口
• 扩展（M.2）：1 x M-Key 2242/2280（PCIe Gen3 x2）；1 x M-Key 2242（SATA III）；1 x E-Key 2230（USB2.0 / PCIe Gen3 x1）支持CNVi
• PCIe：1 x PCIe（Gen3 x4，PCIe x1接口）
• 抗冲击：15G，11ms
• 振动：1 Grms / 5~500Hz（运行时）
• 工作温度：0°C ~ 60°C（32°F ~ 140°F）
• 存储温度：-20°C ~ 70°C（-4°F ~ 158°F）
• 工作湿度：10 ~ 90% 相对湿度，非冷凝
• 认证：CE / FCC A类；LVD
• ESG 声明：China RoHS；EU RoHS；REACH（可选）
