ATX主板 ATX-ARL1-B860 series
Intel® Core™ Ultra第十二代Intel® Core™Intel®

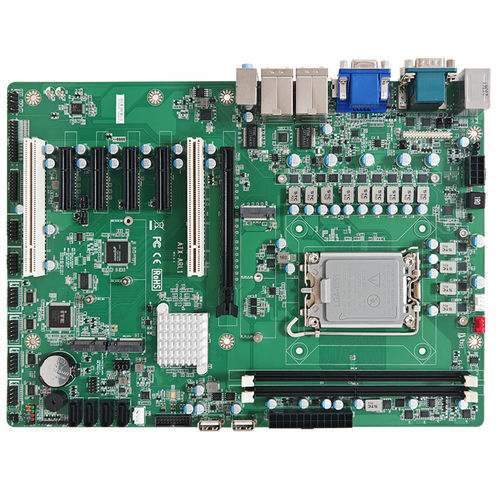

ATX主板 - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 第十二代Intel® Core™ / Intel®
ATX主板 - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 第十二代Intel® Core™ / Intel®
ATX主板 - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 第十二代Intel® Core™ / Intel® - 图像 - 2
ATX主板 - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 第十二代Intel® Core™ / Intel® - 图像 - 3
ATX主板 - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 第十二代Intel® Core™ / Intel® - 图像 - 4
添加到我的收藏夹
添加到产品对比表
获取更多信息，请访问 Jetway Information Co., Ltd. 网站

产品规格型号

尺寸
ATX
处理器
Intel® Core™ Ultra
内存
DDR5 UDIMM, DDR5 SDRAM
插槽
M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16 x PCI Express
应用
工业
操作系统
Linux, Windows 10, Windows 11
可连接性
2.5 GbE, 千兆以太网, USB2.0, USB 3.0, 以太网, DisplayPort, PS2, USB 3.2, HDMI, VGA, RS-485, RS-232, RJ45, RS-422

产品介绍

概述
  • 面向 Intel® Core™ Ultra（Arrow Lake-S）处理器、采用 B860 芯片组的工业级 ATX 主板，支持高速 DDR5 内存、多个显示输出以及面向工业应用的丰富 I/O 与扩展。


主要特性
  • 支持 Intel® Core™ Ultra（Arrow Lake-S），搭配 B860 芯片组
  • 2 x DDR5 UDIMM 6400MT/s，双通道，最高 96GB
  • 显示输出：1 x VGA，1 x HDMI® 2.0，1 x DP 2.1（最高 7680x4320@60Hz）
  • 网络：1 x 2.5GbE（Intel® I226-V），1 x GbE（Intel® I219-V）
  • I/O：6 x 串口（COM），6 x USB3.2 Gen1，6 x USB2.0，2 x USB2.0 Type-A（竖直）
  • 存储/扩展：M.2 M-key（2242/2280，SATA），M.2 M-key（2242/2280，NVMe PCIe x4），M.2 E-key（2230，CNVi/PCIe x1+USB2.0）
  • PCI 插槽：1 x PCIe x16（Gen4），2 x PCIe x4（Gen3），2 x PCIe x1（Gen3），2 x PCI


技术规格
  • SYSTEM — 主板尺寸规格：ATX
  • SYSTEM — CPU：Intel® LGA1851 插槽，支持 Ultra 9/7/5th Gen 处理器（最大 TDP 125W）
  • SYSTEM — 芯片组：Intel® Arrow Lake-S B860
  • SYSTEM — 内存：2 x DDR5 6400MT/s，双通道 U-DIMM，最高 96GB
  • SYSTEM — BIOS：UEFI
  • SYSTEM — Wake on LAN：Yes
  • SYSTEM — 看门狗定时器：255 级
  • SYSTEM — 安全：Intel® PTT（集成 fTPM）和 TPM 2.0（dTPM）
  • SYSTEM — RTC 电池：锂电池
  • SYSTEM — 尺寸（W x D）：305.0 (W) x 220.0 (D) mm（12" x 8.7"）
  • SYSTEM — 操作系统支持：Windows® 11（64bit）、Windows® 10（64bit）、Linux
  • POWER — 电源需求：ATX 电源
  • POWER — 开机模式：AT / ATX（默认）模式
  • POWER — 连接器：24+8-pin ATX PWR
  • DISPLAY — GPU：Intel® HD Graphics
  • DISPLAY — DP：1 x DP2.1（最大分辨率：7680x4320@60Hz）
  • DISPLAY — HDMI®：1 x HDMI® 2.0（最大分辨率：4096 x 2304@60Hz）
  • DISPLAY — VGA：1 x VGA（最大分辨率：1920 x 1080@60Hz）
  • DISPLAY — 多屏显示：支持 4 个显示器
  • AUDIO — CODEC：Realtek ALC897
  • AUDIO — Line-in：1 x Line-In 音频接口
  • AUDIO — Line-out：1 x Line-Out 音频接口
  • AUDIO — MIC-in：1 x MIC-In 音频接口
  • LAN — 以太网：1 x RJ45（Intel® I226-V 2.5GbE），1 x RJ45（Intel® I219-V GbE）
  • USB PORT：4 x USB 3.2 Gen 1（后置），2 x USB 2.0（后置），主板内置接口支持 2 x USB 3.2 Gen 1，主板内置接口支持 4 x USB 2.0，内部 USB Type A（竖直）支持 2 x USB 2.0
  • SERIAL PORT — COM：2 x DB-9（RS-232/422/485），主板内置接口支持 4 x RS-232
  • INTERNAL I/O — GPIO：16 位 GPIO（5V）Co-lay LPT
  • INTERNAL I/O — SMBUS：Yes
  • INTERNAL I/O — FAN：1 x CPU 风扇接口，2 x 系统风扇接口
  • FRONT PANEL：HDD Active LED、Power LED、Power On/Off、Reset
  • ADDITIONAL：1 x 机箱闯入检测、1 x AT/ATX 模式选择
  • STORAGE — SATA：4 x SATA III
  • EXPANSION — M.2：1 x M-key 2242/2280（SATA 接口，Co-lay SATA4），1 x M-key 2242/2280（PCIe Gen5 x4）支持 NVMe，1 x E-Key 2230（USB 2.0/PCIe x1）支持 CNVio 用于 Wi‑Fi
  • EXPANSION — PCIe：1 x PCI-Ex16（Gen.4）插槽，4 x PCI-Ex4（Gen.4，PCIE2/PCIE3 接口：PCI-Ex1）插槽，2 x PCI
  • OTHERs — 其他：1 x PS/2
  • ENVIRONMENT & CERTIFICATION — 工作温度：0°C ~ 60°C（32°F ~ 140°F）
  • ENVIRONMENT & CERTIFICATION — 存储温度：-20°C ~ 70°C（-4°F ~ 158°F）
  • ENVIRONMENT & CERTIFICATION — 工作湿度：10 ~ 90% 相对湿度，非冷凝
  • ENVIRONMENT & CERTIFICATION — 认证：CE/FCC Class A、LVD
  • ENVIRONMENT & CERTIFICATION — ESG 声明：EU RoHS、REACH
