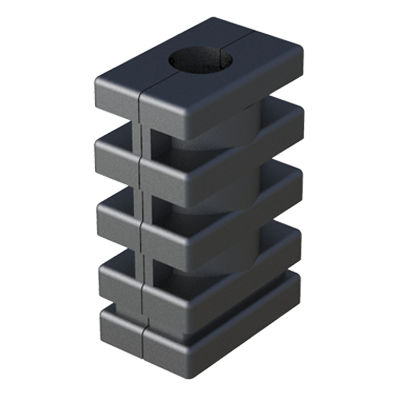

螺纹接头 LJEZ

产品描述
LJEZ直通连接件为两件式膨胀连接器，设计用于连接两根矩形管。材质为尼龙（PA6），具有两个用于安装六角螺母的腔体。可按需选择供货形式：不含螺母、上侧螺母、下侧螺母或两侧螺母。可选内部金属芯以提高插入力刚性。

认证 / 合规

• RoHS：符合
• UL94：未注明
• IP等级：未注明

尺寸
尺寸以：毫米表示。有关尺寸和管材兼容性，请参阅参考表。

多媒体
产品渲染图、2D技术图（PDF）和演示视频可用。

可用参考与尺寸
Reference | For Tube | Tube Thickness | L | E / H | Nut Spot (SW) / Metric (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 to 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

特性 / 技术规格

• 系列 / 型号：LJEZ
• 品牌：ISC Plastic Parts
• 材料：尼龙（PA6）
• 类型：直通膨胀连接件，两件式，用于矩形管
• 螺母腔：2个（参考不同，适配SW 8 / SW 10 / SW 13 / SW 17）
• 供货选项：不含螺母、上侧螺母、下侧螺母或两侧螺母
• 可选内部金属芯以增强插入刚性
• 尺寸单位：mm
• 兼容性：可与可动/铰接连接件组合，用于不同截面/尺寸的管材连接
• 建议：由于最终拉脱强度受管材特性、公差及紧固扭矩影响，建议以样品进行验证试验
• RoHS：符合
