不锈钢分度销 CAA

技术聚合物镀锌钢螺纹

产品概述

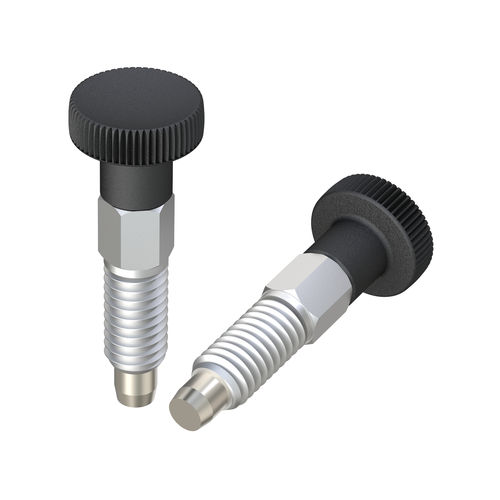

CAA系列定位销，滚花头采用PA6（聚酰胺6）并配有六角调节。螺纹为不锈钢（SS），顶针为镀锌钢（ZCS）。为非锁定版本；若需锁定版本，可参考CAB系列。

用途

• 用于对两个或多个组件进行定位、索引或固定的锁定与定位销。
• 支持临时固定定位，通过拨动卡止件可随时释放或更改位置。
• 调节与操作无需额外工具。

合规与文档
提供2D图纸（PDF）和产品视频。RoHS：符合。UL94：未指定。IP等级：未指定。可按需制造RAL颜色。

型号/规格表
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

特性 / 技术规格

• 系列：CAA
• 类型：滚花头定位销，非锁定式
• 头部材料：PA6（聚酰胺6）
• 调节方式：六角
• 螺纹材料：SS（不锈钢）
• 顶针材料：ZCS（镀锌钢）
• 测量单位：毫米
• RoHS：符合
• UL94：未指定
• IP等级：未指定
• 可用参考/尺寸：见上方规格表
• 表面/选项：可按需提供RAL颜色
• 文档：提供2D图纸（PDF）及产品视频
