不锈钢分度销 CAI

技术聚合物镀锌钢可锁

产品说明

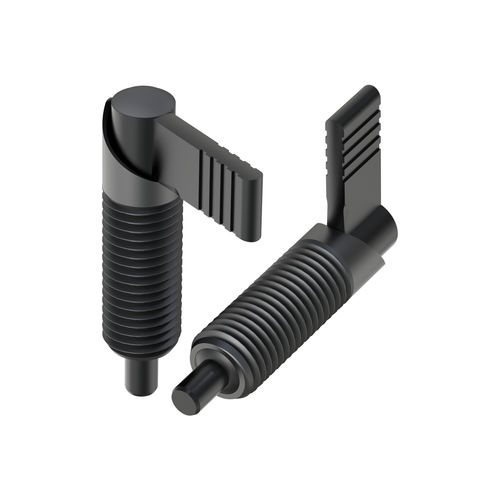

CAI 系列为 L 型带锁止定位销（索引/定位销），可提供 SS（不锈钢）或 S（钢）材质，部分型号带可选 PA66（聚酰胺66）帽。结构无调节六角。螺纹材质：SS。推杆材质：ZCS（镀锌钢）。

用途

• 用于将两个或多个组件锁定、定位或固定在所需位置的锁止与定位销。
• 可实现临时固定位置，可通过操作卡扣解除并更改位置。
• 使用时无需额外工具。

合规 / 认证

• UL94：未注明
• IP：未注明
• RoHS：符合

尺寸
尺寸单位：毫米

文档与媒体
图纸：提供 PDF（2D 图纸）。视频：提供产品视频。

参考与尺寸（表）
Reference | D | d | M | H | T | L
03100400100 | 26,20 | 5,00 | M12 x 1,50 | 39,50 | 8,00 | 26,00
03100400101 | 32,00 | 6,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400102 | 32,00 | 8,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400103 | 42,00 | 6,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400104 | 42,00 | 8,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400105 | 42,00 | 12,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400106 | 52,00 | 8,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400107 | 52,00 | 10,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400108 | 52,00 | 12,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00

特性 / 技术规格

• 系列：CAI
• 类型：L 型带锁止定位销（索引/定位销）
• 头部 / 螺纹材质：SS（不锈钢）
• 推杆：ZCS（镀锌钢）
• 帽材质：PA66（视型号而定）
• 无调节六角
• 用途：锁止、定位和临时固定组件；通过卡扣释放
• RoHS：符合
• 尺寸单位：毫米
• 提供 2D 图纸（PDF）和产品视频
