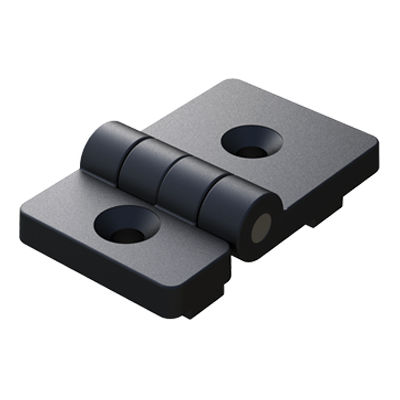

聚酰胺铰链 JTPHA

270°用于铝制型材板材

产品概述
皿孔非对称铰链（型号 JTPHA），适用于厚度 4 mm 至 10 mm。适用于工业场景，如机械防护、金属或铝型材连接、木工与家具制造，旨在提供精确的开合功能和低调的外观。

产品特性

• 底座凸缘用于引导、定位并实现铝型材的快速装配。
• 最大旋转角度：270°（也可提供较小转角的型号）。
• 本体材料：PA6 30% GF（尼龙6，含30%玻纤）。
• 销轴材料：不锈钢。
• 可按需定制：支持刻印企业标志。
• 最大工作承载（重量，kg）为经外部实验室认证的测试值。

合规与常规信息
UL94：未注明
IP：未注明
RoHS：符合
尺寸单位：毫米
视频：产品页面可查看

型号与规格表
Reference | D x B | L | Weight (Kgs) | Angle | A | H / R | M / Type | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

图纸与媒体
提供 2D 图纸（PDF）。产品渲染图、技术图和产品视频（MP4）可在产品页面获取。

技术规格

• Brand: ISC Plastic Parts
• 型号/参考：JTPHA
• 类型：带 2 个沉头螺钉孔的非对称铰链
• 适用厚度：4 mm 至 10 mm
• 最大旋转角度：270º（亦有小角度版本）
• 本体材料：PA6 30% GF（尼龙6 + 30% 玻纤）
• 销轴：不锈钢
• 配套螺丝/螺纹：M6 (DIN 7991)
• 尺寸单位：毫米
• RoHS：符合
• 最大工作承载（kg）：外部实验室认证值
• 变体：见上表（01200100587、01200100588、01200100589）
