不锈钢分度销 CAK

技术聚合物镀锌钢螺纹

产品说明

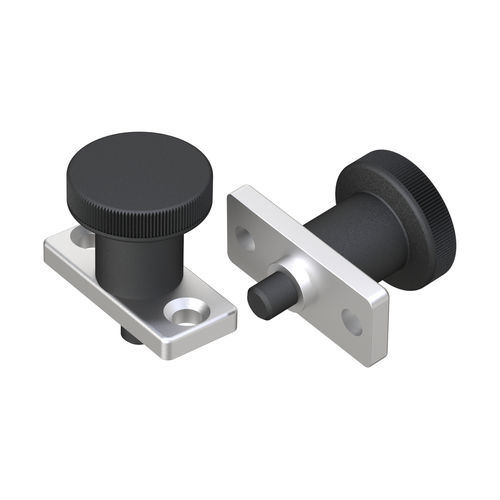

CAK系列为不可锁定的螺丝安装式定位销，带固定板，通过2个M6沉头螺钉固定。滚花头为PA6（聚酰胺6），固定板为ZCS（镀锌钢），顶杆为S（不锈钢）。

用途
锁定与定位销用于将两个或多个部件在所需位置进行锁定、定位或固定。可实现部件的临时固定位置，通过操作止动件可随时释放并更改定位。无需额外工具。

标准与证书

• RoHS：符合
• UL94：未注明
• IP：未注明
• 图纸：2D PDF 可下载
• 产品视频：可用

产品型号与尺寸（尺寸以毫米表示）
Reference | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

特性 / 技术规范

• 型号 / 系列：CAK
• 类型：可螺栓固定的定位销（不可锁定）
• 头部材料：PA6（聚酰胺6）
• 固定板材料：ZCS（镀锌钢）
• 顶杆材料：S（不锈钢）
• 固定方式：用2个M6沉头螺钉固定
• 功能：锁定、定位与临时固定部件；通过止动件释放；无需额外工具
• 尺寸单位：毫米
• 认证：RoHS 符合
• UL94：未注明
• IP：未注明
• 可用型号：03100400001、03100400002、03100400003、03100400004
• 选项：可按 RAL 色系定制生产
