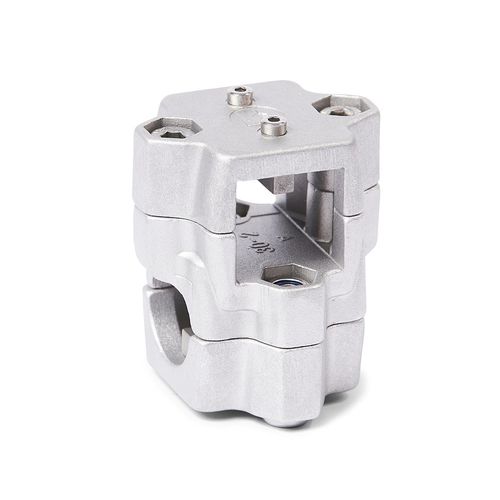

圆形管件 KM.Z series

十字型方形铝铸铁

压铸铝制十字直线单元连接器 KM.Z 的夹紧点是分体式的，导向元件孔通过切削方法进行了部分加工。这些孔在平面上偏移并呈 角度为 90°。 导向元件孔与线性单元的导向管一起，构成了一个坚固的线性圆形或方形导向机构，可进行调整和夹紧，以实现低间隙。通过孔中的定心衬套可消除轴向间隙。驱动键将线性单元的线性运动传送到线性单元连接器。 根据设计，需要移动的部件被固定在导向元件上，或者导向元件本身被安装在使用地点，从而使整个线性单元一起移动。在螺钉点上，使用内六角螺钉或可调手杆减小导向元件孔径或夹紧点尺寸。 可调节手柄用于重复夹紧，无需工具。可调节手柄的名称为 HSK，可单独使用或采用其他设计。与使用工具操作的内六角螺栓相比，可调节手柄的夹紧力较小，因为手柄长度较短。 根据要求 表面球形抛光、阳极氧化或其他 RAL 颜色的粉末涂层
