圆形管件 FM.E series

方形铝制可调节

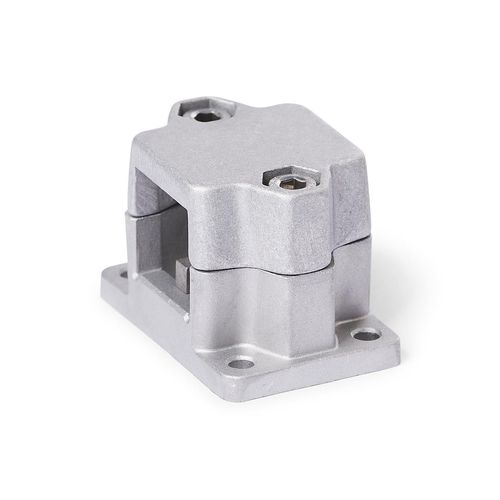

压铸铝法兰式线性单元连接器 FM.E 有一个通过切削方法加工的分体式导向元件孔。其平面与法兰面平行。 导向元件孔与线性单元的导向管一起，构成了一个坚固的圆形或方形线性导向机构，可进行调整和夹紧，以实现低间隙。通过孔中的定心衬套可消除轴向间隙。驱动键将线性单元的线性运动传递给导向元件。 根据设计，需要移动的部件被固定在导向元件上，或者导向元件本身被安装在使用地点，从而使整个线性单元一起移动。在螺钉点上，使用内六角螺钉或可调手杆缩小导向元件的孔径。 可调节手柄用于重复夹紧，无需工具。可调节手柄的名称为 HSK，可单独使用或采用其他设计。与工具操作的内六角螺栓相比，可调式手动杠杆的夹紧力较小，因为杠杆长度较短。
