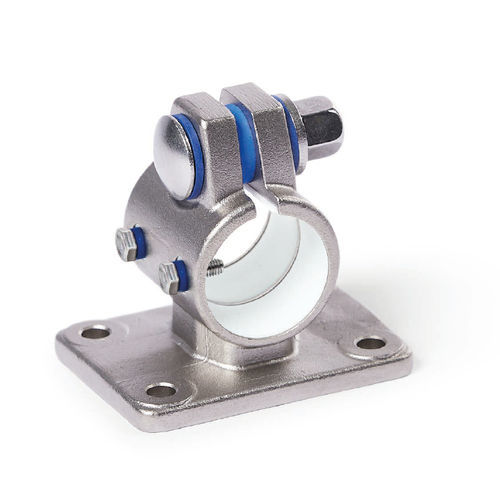

圆形管件 FE.E series

不锈钢可调节滑动式

法兰式线性单元连接器 FE.E 由精密铸造的不锈钢制成，内孔采用切削方法加工成狭缝，并配有滑动插件。滑动插入件安装在与法兰面平行的平面上。 导向元件内孔与线性单元的导向管共同构成一个坚固的线性圆导轨机构，可进行调整和夹紧，以实现低间隙。驱动键将线性单元的线性运动传送到线性单元连接器。 根据设计，需要移动的部件被固定在导向元件上，或者导向元件本身被安装在使用地点，从而使整个线性单元一起移动。在螺钉处，一个滑动螺栓和一个盖形螺母或一个可调节的手动杆可减小导向元件孔或夹紧点的尺寸。B 型在螺钉点处装有密封件。 可调节手柄用于重复夹紧，无需工具。可调节手柄的名称为 HEK，可单独使用，也有其他设计。与使用工具操作的内六角螺钉相比，可调节手柄的夹紧力较小，因为手柄长度较短。
