圆形管件 KK.Z series

十字型铝铸铁可调节

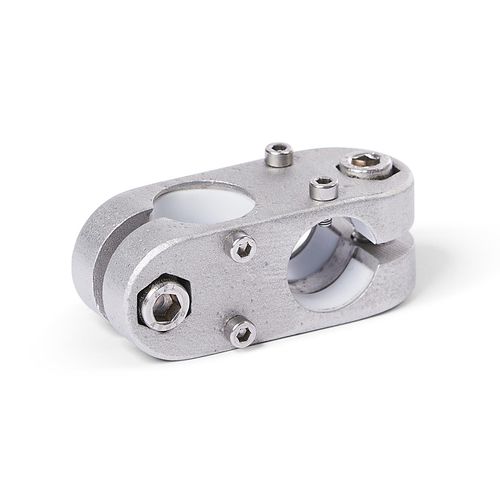

压铸铝制十字直线单元连接器 KK.Z 具有狭缝夹紧点和通过切削方法加工的导向元件孔，可使用或不使用滑动插件。导孔在平面上偏移，呈 90° 角排列。 导向元件孔与线性单元的导向管共同构成了一个坚固的线性圆形导向机构，可进行调整和夹紧，以实现低间隙。驱动键将线性单元的线性运动传送到线性单元连接器。 根据设计，需要移动的部件被固定在导向元件上，或者导向元件本身被安装在使用地点，从而使整个线性单元一起移动。在螺钉点上，使用内六角螺钉或可调手杆减小导向元件孔径或夹紧点尺寸。 可调节手柄用于重复夹紧，无需工具。可调节手柄的名称为 HSK，可单独使用或采用其他设计。与使用工具操作的内六角螺栓相比，可调节手柄的夹紧力较小，因为手柄长度较短。 根据要求 表面球形抛光、阳极氧化或其他 RAL 颜色的粉末涂层
