圆形管件 TS.E series

铝制可调节滑动式

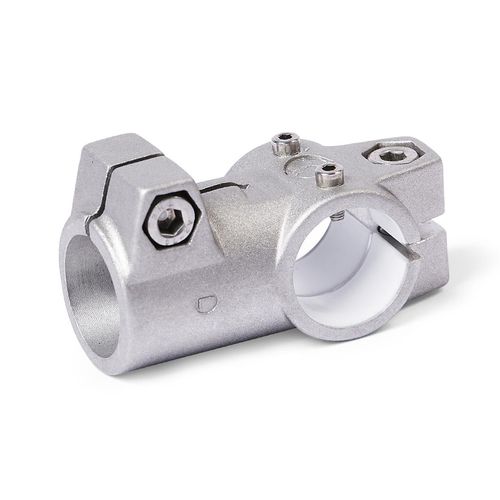

T 型直线单元连接器 TS.E 由压铸铝制成，其夹紧点和导向元件孔均采用切削方法加工成狭缝，可使用或不使用滑动插件。两个孔都位于一个平面内，呈 T 形排列。 与线性单元的导向管一起 导向元件孔形成一个坚固的线性圆形导向机构，可进行调整和夹紧，以实现低间隙。驱动键将线性单元的线性运动传送到线性单元连接器。 根据设计，需要移动的部件被固定在导向元件上，或者导向元件本身被安装在使用地点，从而使整个线性单元一起移动。在螺钉点上，使用内六角螺钉或可调手杆减小导向元件孔径或夹紧点尺寸。 可调节手柄用于重复夹紧，无需工具。可调节手柄的名称为 HSK，可单独使用或采用其他设计。与工具操作的内六角螺栓相比，可调式手动杠杆的夹紧力较小，因为杠杆长度较短。
