圆形管件 TE.E series

T形不锈钢可调节

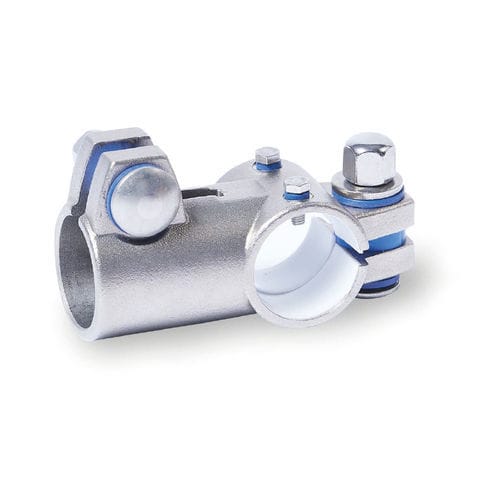

T 型直线单元连接器 TE.E 由精密铸造的不锈钢制成，具有一个夹紧点和一个通过切削方法加工的狭长孔，并配有一个滑动插件。两个孔都位于一个平面内，呈 T 形排列。 导向元件孔与线性单元的导向管共同构成一个坚固的线性圆形导向机构，可进行调整和夹紧，以实现低间隙。驱动键将线性单元的线性运动传递给导向元件。 根据设计，需要移动的部件被固定在导向元件上，或者导向元件本身被安装在使用地点，从而使整个线性单元一起移动。在螺钉点上，滑动螺栓和盖形螺母或可调节手柄可减小导向元件孔或夹紧点的尺寸。B 型在螺钉点处装有密封件。 可调节手柄用于重复夹紧，无需工具。可调节手柄的名称为 HEK，可单独使用或采用其他设计。与使用工具操作的内六角螺钉相比，可调节手柄的夹紧力较小，因为手柄长度较短。
