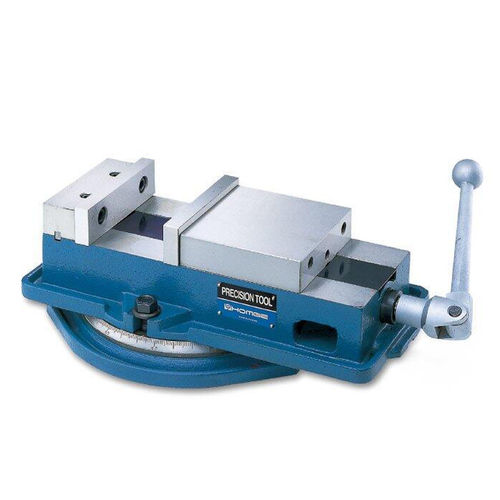

机床夹钳 HAV- series

机器单螺杆

產品概述

• 固定顎採用兩顆定位螺絲設計，確保在極高夾持力下不會向後傾斜。
• 鑄鐵製螺桿護蓋可保護傳動螺桿免受鐵屑侵入。
• 滑軌雙面經熱處理以提高耐磨性。
• 角固（Angle Lock）機構對虎鉗施加向下壓力，確保夾持時兩顎保持平行。
• 針狀軸承推力襯套可降低摩擦並使夾持力提升約80%。

夾持範圍
單位：mm / inch

位置
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm)：107 / 110 / 138 / 198 / 320
Position 2 (mm)：154 / 163 / 201 / 264 / 400
Position 3 (mm)：220 / 249 / 304 / 402 / 480
Position 4 (mm)：271 / 304 / 368 / 476 / 560

規格（按型號摘要，單位 mm / inch）
型號 | 位置1 (mm) | 位置2 (mm) | 位置3 (mm) | 位置4 (mm) | 重量 (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

附註
完整技術矩陣包含每一型號變體的尺寸細項（A~K）以及公制/英制對照值。完整尺寸表與英制分數值請參閱產品技術文件（PDF）：Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
