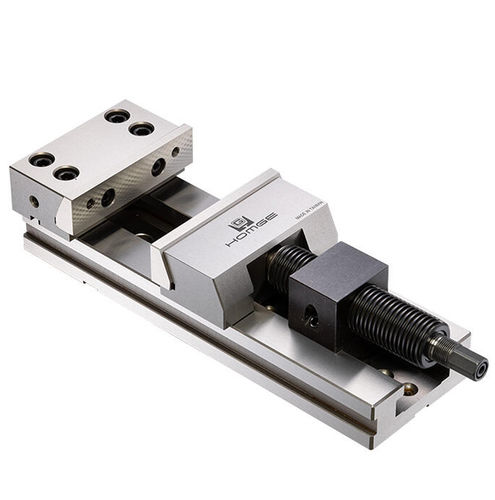

机床夹钳 HG-h series

用于铣床液压可调节

產品概述
最大化生產效率，採用精密快速油壓虎鉗 HG-h。快速滑動設計可提供迅速定位，油壓夾緊則在 CNC 銑削等加工中提供穩定且剛性的夾持。

主要優勢

• 採用油壓導螺桿設計，操作更簡便。
• 模組化夾持虎鉗，具備 HG 系列所有功能。

主要特性

• 全鋼製結構，維持尺寸穩定與加工精度。
• 採用六角螺母油壓即時夾緊，可在夾持不規則長度工件時快速調整。
• 緊湊的活動爪設計，最大化夾持空間與開口能力。

技術圖 / 尺寸
精密快速油壓虎鉗之技術圖與尺寸（產品頁面提供圖片）。

規格 (材質: 本體 S50C, 滑動面硬度 HRC 52-56)
單位: mm
型號 | A | B | C | D | E | E1 | e | H | 夾持力 | 重量 (kg)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

標準配件

• 2 個定位楔
• 4 個夾具
• 1 把扳手

特徵 / 技術規格摘要

• 材質：本體 S50C。
• 滑動面硬度：HRC 52-56。
• 尺寸單位：mm。
• 可用型號 / 規格：HG-150h(A,B,C,D)、HG-175h(B,C,D)、HG-200h(A,B,C)。
• 採用六角螺母油壓即時夾緊，便於快速調整。
• 活動爪緊湊設計以達到最大開口能力。
• 夾持力：4000 kg（列示型號之典型值）。
• 標準配件包含：定位楔、夾具、扳手。
