机床夹钳 HRV series

磨床用用于铣床立式

簡短描述

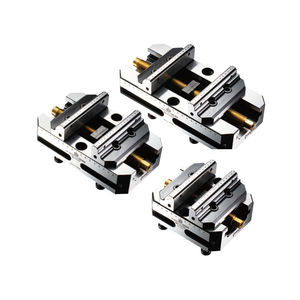

HRV 可調式模組化並列虎鉗系列（例：HRV-5015、HRV-7515、HRV-10018），可快速定位並夾持方形、圓形或不規則工件。

產品概述
HRV 系列為模組化多工位夾持系統，旨在提升 CNC 工作台利用率並縮短段取時間。HRV-5015、HRV-7515、HRV-10018（各含 A–E 變體）可串接組合，構成高密度量產或小批多樣化生產所需的夾具，適用於立式、臥式與四軸加工中心及平面研磨機。

主要特點

• 材質與處理：工具鋼，經熱處理與精密研磨（硬度 HRC 56–60）。
• 齒狀可調定位板，針對方形、圓形、圓柱或不規則工件提供快速且精準的定位。
• 模組化結構支援多單元連接，靈活配置多工位並縮短換治具時間。
• 適用於立式/臥式/四軸 CNC 加工中心與平面研磨機。
• 各尺寸提供 A–E 多種變體，以配合不同工件形狀與夾持策略。

標準配件

• 定位鍵 ×2
• 壓板 / clamp ×4
• 扳手 ×1

夾持應用範例

• 同時夾持多件小型矩形工件，最大化工作台使用率與加工產能。
• 搭配選配 V 型爪以夾持圓柱或錐形零件。
• 單次定位中混合夾持大件與小件以提高效率。
• 使用客製爪夾持不規則工件，確保複雜幾何的穩定定位。
• 支援四軸應用以提升多面加工能力。

規格表（摘要）
單位：mm
型號 | A | B | C | D | E | F | G | P | 重量 (kg)
HRV-5015 | 150 | 100 | 18 | 50±0.01 | 10 | 50 | M6 | 1.5 | 2
HRV-7515 | 150 | 100 | 18 | 75±0.01 | 17 | 75 | M6 | 2 | 4
HRV-10018 | 180 | 100 | 18 | 75±0.01 | 17 | 100 | M6 | 2.5 | 7

選配與附件

• V 型爪、固定軟爪、可動軟爪
• 支撐墊塊（SB 系列）、基準塊（DP-A / DP-B）
• 依圖面訂製之專用夾爪以適配特殊不規則形狀

設計與專利
模組化設計優化為高密度加工使用；專利號：216009 與 M266131。

其他資訊
產品頁提供完整規格表、配件列表與可下載之產品型錄/PDF（例如："HRV-5015.7515.10018_spec.pdf"）。
