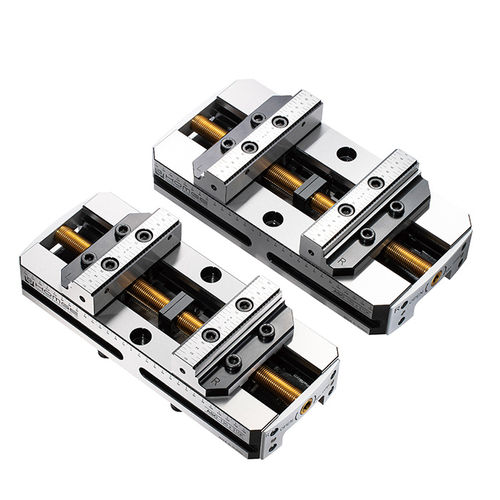

机床夹钳 ASC-K

用于五轴机床通用用于铣床

產品概述
ASC-K 系列五軸可調式中心虎鉗專為重切削與大尺寸工件的穩定夾持而設計，適用於4/5軸CNC、CNC索引工作台及立/臥式銑床等機台。

產品特點與優勢

• 強化的螺柱座與硬化爪體提供高剛性，適合大型工件加工。
• 適配主流機型；專利中心定位螺紋銷可快速且精確地調整夾持中心。
• ASC系列在材料與製程上的一致性確保重複性表現。
• 鉗口寬度：130 mm、160 mm；夾持範圍：0–255 mm。

詳細功能

• 1. 本體採S50C鋼製；滑軌經高頻淬火硬化至HRC50，提高耐磨性與耐久性。
• 2. 可拆卸且可翻轉鉗爪採SCM440工具鋼，滲碳硬化至約HRC48–50；雙面皆為基準面，翻轉後可擴展夾持範圍。
• 3. 夾持力可達1300 kg；夾持中心的重複定位精度：±0.02 mm。
• 4. 專利中心定位螺紋銷配合校準環，可在不拆卸夾具情況下快速微調中心。
• 5. 上鉗爪採45°帶齒燕尾構造，確保工件底部穩固夾緊。
• 6. 常見應用：4/5軸精密加工、索引工作台、立式與臥式銑床。

標準配件

• 4 個壓板 (clamps)
• 1 把扳手

選配配件

• 零點定位快速換裝系統元件（適配板、工作板、墊高等）
• 零點系統用拉栓（建議型號：M-96x96PS）

規格表（單位：mm）
型號 | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 | J3 | K | K1 | K2 | K3 | L | N | O | P | Q | R | 搭配拉栓 | 重量 (kg)
ASC-130x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 130 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 13.6
ASC-160x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 160 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 156 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17.4

材料說明

• 本體：S50C 中碳鋼；滑軌硬度 HRC50。
• 鉗爪：SCM440 合金/工具鋼，滲碳後硬度約 HRC48–50。

整合 / 應用
可與零點定位快速換裝系統元件（板、墊高、拉栓、雙底座等）整合，以縮短安裝時間並加快機台切換。
