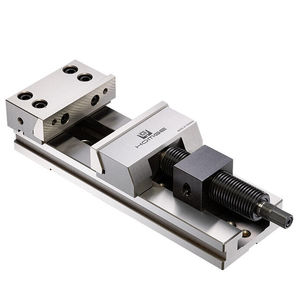

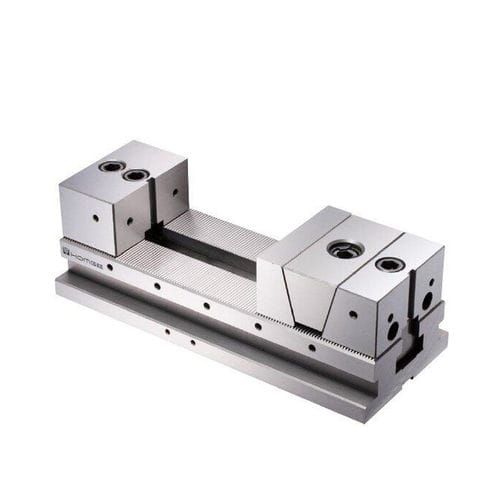

机床夹钳 S-100

用于铣床手动螺杆

產品概述

• 精巧尺寸設計，夾持容量大：夾口開口達 150 mm
• 虎口爪採用高級工具鋼，經熱處理及精密研磨；虎口爪硬度標示 HRC56，本體硬度規格為 HRC52
• 高度定寸設計，適用於 CNC 高速加工中心及攻牙機
• 允許多個虎鉗同時並列安裝使用

規格表
單位: mm
型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | P | 重量(kg)
S-100 | 125 | 310 | 150 | 103.5 | 50.5 | 53±0.01 | 135 | 80 | 16 | 17 | 60 | 14 | 25 | 2.5 | 20

標準配件

• 4 個壓板
• 1 把扳手

特徵 / 規格 (彙整)

• 型號：S-100
• 夾持開口：150 mm
• 虎口爪材質：工具鋼；虎口爪硬度：HRC56
• 本體材質/硬度（規格）：HRC52
• 高度固定，適用於加工中心
• 可並列安裝多個虎鉗使用
• 表格單位：mm
• 主要尺寸（表格）：A=125, B=310, C=150, D=103.5, E=50.5, F=53±0.01, G=135, H=80, I=16, J=17, K=60, L=14, M=25, P=2.5
• 重量：約 20 kg
• 標準配件：4 個壓板、1 把扳手
