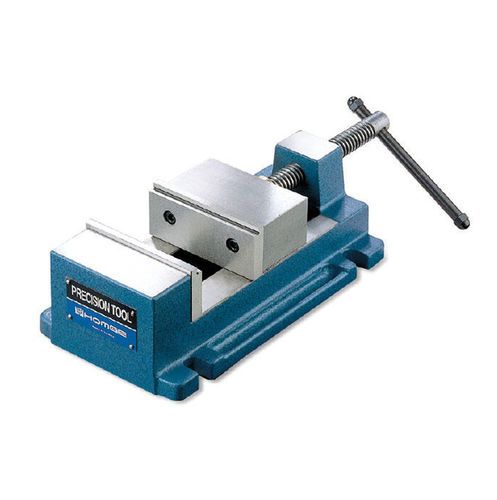

机床夹钳 HDV series倾斜式平行精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于机床
- 构造
- 倾斜式, 平行
- 其他特性
- 精准, 淬火钢, 铸铁, 带夹固系统, 可延展铸铁, 接地型
- 开口
最多: 105 mm
(4 in)最少: 95 mm
(4 in)- 重量
最多: 8.2 kg
(18.078 lb)最少: 6.6 kg
(14.551 lb)- 宽度
最多: 175 mm
(6.9 in)最少: 140 mm
(5.5 in)- 长度
最多: 316 mm
(12 in)最少: 277 mm
(11 in)
产品介绍
特點
型號 / 規格 (單位: mm)
型號 | L | W | H | 虎口高度 | 虎口寬度 | 夾持開口 | 重量 (kg)
HDV-100 | 277 | 140 | 83 | 43 | 100 | 95 | 6.6
HDV-130 | 316 | 175 | 83 | 43 | 130 | 105 | 8.2
特性 / 技術規格
- ANGLE-LOCK 角固機構在夾持時對虎口板施加垂直下壓，確保雙虎口板平行並穩定夾持工件。
- 本體材質為 FCD55 球墨鑄鐵。
- 滑軌與虎口底座經精密研磨以確保定位精度。
- 採階梯式虎口板設計以增加夾持變化性；虎口板硬化至 HRC50。
型號 / 規格 (單位: mm)
型號 | L | W | H | 虎口高度 | 虎口寬度 | 夾持開口 | 重量 (kg)
HDV-100 | 277 | 140 | 83 | 43 | 100 | 95 | 6.6
HDV-130 | 316 | 175 | 83 | 43 | 130 | 105 | 8.2
特性 / 技術規格
- 系列: HDV (HDV-100、HDV-130)。
- 材質: FCD55 球墨鑄鐵；基座與滑軌經精密研磨。
- 虎口板硬度: HRC50；階梯式虎口板提供多樣化夾持方式。
- 夾持機構: ANGLE-LOCK 提供垂直壓力並維持虎口板平行。
- 規格尺寸與重量依型號列出（單位: mm，重量: kg）。
