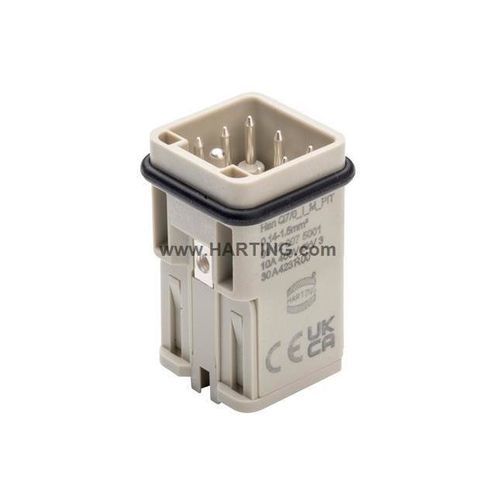

主供电源连接器 Han Q7/0_I_M_PIT_0.14-1.5公端套接式接地型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 主供电源
- 连接类型
- 公端, 套接式
- 用电规格
- 接地型
- 材料
- 聚碳酸酯, 铜合金, 银制
- 规范
- RoHS指令
- 其他特性
- 用于多个配对元件
- 主电流
10 A
- 电压
400 V
- 温度
最多: 125 °C
(257 °F)最少: -40 °C
(-40 °F)
产品介绍
概述
识别
版本
技术特性
材料特性
规范与认证
商业信息
特性 / 技术规格
- 产品：Han Q7/0_I_M_PIT_0.14-1.5mm²
- 物料号：09 12 007 5001
- 系列：Han® Q
- 类型：接触插入件，Push-In，公头
- 插入件材质：聚碳酸酯(PC) — 颜色：RAL 7032（鹅卵石灰）
- 触点：7 — 材料：铜合金，表面银镀
- 导体截面积：0.14 ... 1.5 mm²（带线端套时 0.5 ... 1.5 mm²，无套管时 0.14 ... 1.5 mm²）
- 额定电流：10 A — 尺寸：3 A
识别
- 物料号：09 12 007 5001
- 系列/名称：Han® Q
- 识别代码：7/0
版本
- 接线方式：Push-In
- 性别：公头
- 尺寸：3 A
- 触点数：7
- PE 触点：有
技术特性
- 导体截面积：0.14 ... 1.5 mm²（带线端套时 0.5 ... 1.5 mm²，无套管时 0.14 ... 1.5 mm²）
- 额定电流：10 A
- 额定电压：400 V
- 额定脉冲电压：6 kV
- 污染度等级：3
- 绝缘电阻：> 10⁁10 Ω
- 极限温度：-40 ... +125 °C
- 插拔次数：≥ 500
材料特性
- 插入件材料：聚碳酸酯(PC)
- 插入件颜色：RAL 7032（鹅卵石灰）
- 触点材料：铜合金
- 触点表面：银镀
- 材料阻燃等级 (UL 94)：V-0
- RoHS：符合
- ELV 状态：符合
- 中国 RoHS：e
- REACH 附录 XVII / 附录 XIV / SVHC：不含
- 加州 Proposition 65：不含
- 铁路车辆防火：EN 45545-2 (2020-08) + A1 (2023-10)
- 危险等级要求集：R22 (HL 1-3), R23 (HL 1-3)
规范与认证
- IEC 60664-1
- IEC 61984
商业信息
- 包装数量：10
- 净重：17.4 g
- 原产国：罗马尼亚
- 欧洲海关税号：85389099
- GTIN：5713140451032
- eCl@ss：27440205 Contact insert for industrial connectors
- UNSPSC 24.0：39121522
特性 / 技术规格
- 物料号：09 12 007 5001
- 商品名：Han® Q
- 系列：Han® Q
- 类型：插入件，Push-In，公头
- 触点数：7
- 导体截面积：0.14 ... 1.5 mm²（带端子 0.5 ... 1.5 mm² 无端子时）
- 额定电流：10 A
- 额定电压：400 V
- 额定脉冲电压：6 kV
- 污染度等级：3
- 绝缘电阻：> 10⁁10 Ω
- 工作温度范围：-40 ... +125 °C
- 插入件材料：聚碳酸酯(PC), RAL 7032
- 触点：铜合金，银镀
- 插拔寿命：≥ 500
- 标准：IEC 60664-1, IEC 61984
- GTIN/EAN：5713140451032
