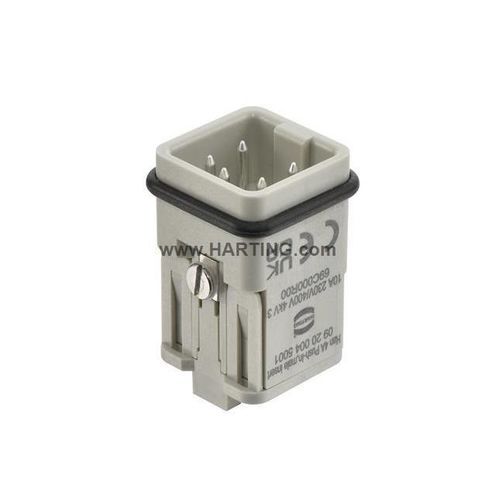

供电连接器模块 Han 4A

公端套接式4极

产品代码
物料号: 09 20 004 5001

概述

• 类型: 插芯，Push-In 端接
• 性别: 公（插头）
• 系列: Han A®
• 插芯材料: 聚碳酸酯 (PC)，UL94 V-0
• 插芯颜色: RAL 7032（卵石灰）
• PE 接点: 有

主要特性
额定电流: 10 A
尺寸: 3 A
接点数: 4
导体截面积: 0.5 ... 2.5 mm²
推荐螺丝刀: 一字 0.6 x 3.5；PH1
极限温度: -40 ... +125 °C
插拔次数: ≥ 500

标准与认证
规范: IEC 60664-1、IEC 61984
认证: CE、UKCA
轨道车辆防火: EN 45545-2 (2020-08) + A1 (2023-10) — 要求集 R22 (HL 1-3)、R23 (HL 1-3)

商业信息
包装数量: 10
净重: 15.9 g
原产国: 罗马尼亚
欧盟海关税则号: 85366990
GTIN: 5713140447929
eCl@ss: 27440205 Contact insert for industrial connectors
ETIM: EC000438
UNSPSC 24.0: 39121522

备注
图片仅供说明。请参阅产品描述。

技术规格

• 类别: Inserts
• 端接方式: Push-In
• 尺寸: 3 A
• 接点数: 4
• 导体截面 (mm²): 0.5 ... 2.5
• 额定电流: 10 A
• 额定电压（导体—地）: 230 V
• 额定电压（导体—导体）: 400 V
• 额定冲击电压: 4 kV
• 污染等级: 3
• 绝缘电阻: >10^10 Ω
• 推荐螺丝刀: 一字 0.6 x 3.5 与 PH1
• 极限温度: -40 ... +125 °C
• 插拔次数: ≥ 500
• 插芯材料: 聚碳酸酯 (PC)，UL94 V-0
• RoHS / ELV: 符合
• REACH / SVHC / 附件 XIV / 附件 XVII: 不含
• 加利福尼亚 65 条款: 是（铅）
• 标准: IEC 60664-1、IEC 61984
• 认证: CE、UKCA
