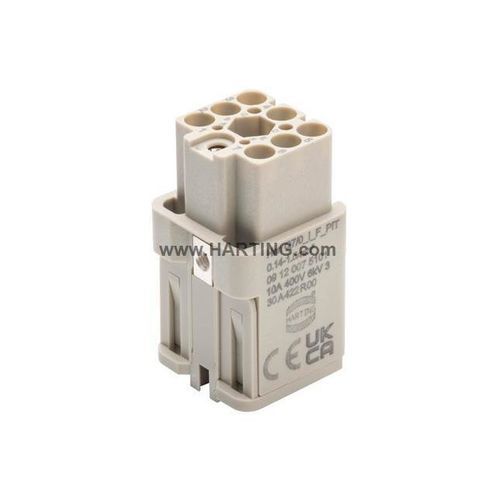

供电连接器模块 Han Q7/0_I_F_PIT_0.14-1.5主供电源长方形母端
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 供电, 主供电源
- 形状
- 长方形
- 连接类型
- 母端, 套接式
- 用电规格
- 电压, 电流
- 材料
- 聚碳酸酯, 铜, 银制
- 主电流
10 A
- 电压
400 V
- 温度
最多: 125 °C
(257 °F)最少: -40 °C
(-40 °F)
产品介绍
产品概述
识别信息
版本与机械数据
电气特性
环境与机械特性
材料与合规性
商业信息
- 类别：Inserts（矩形连接器插芯）
- 端接方式：Push-In
- 性别：母件
- 插芯材料：聚碳酸酯（PC）
- 插芯颜色：RAL 7032（鹅卵石灰）
- 额定电流：10 A
- 尺寸：3 A
- 触点数：7
- 导体截面积：0.14 ... 1.5 mm²（带压接端子时），0.5 ... 1.5 mm²（不带压接端子时）
- 触点：铜合金，镀银
识别信息
- 类别：Inserts
- 系列：Han® Q
- 识别：7/0
- 货号：09 12 007 5101
- GTIN：5713140447912
版本与机械数据
- 端接方式：Push-In
- 性别：母件
- 尺寸：3 A
- 触点数：7
- PE触点：有
- 插拔次数：≥ 500
电气特性
- 额定电流：10 A
- 额定电压：400 V
- 额定冲击电压：6 kV
- 绝缘电阻：>10^10 Ω
- 污染等级：3
环境与机械特性
- 导体截面积：0.14 ... 1.5 mm²（带压接端子）；0.5 ... 1.5 mm²（不带压接端子）
- 允许温度：-40 ... +125 °C
- 插拔次数：≥ 500
材料与合规性
- 插芯材料：聚碳酸酯（PC）
- 插芯颜色：RAL 7032（鹅卵石灰）
- 触点材料：铜合金
- 触点表面：镀银
- 材料阻燃等级（UL 94）：V-0
- RoHS：合规
- ELV 状态：合规
- China RoHS：e
- REACH 附录 XVII / 附录 XIV / SVHC：不含
- 加州第65号提案物质：不含
- 铁路车辆防火：EN 45545-2 (2020-08) + A1 (2023-10)，要求集：R22 (HL 1-3)、R23 (HL 1-3)
商业信息
- 包装数量：10
- 净重：20 g
- 原产国：罗马尼亚
- 欧洲海关税则号：85389099
