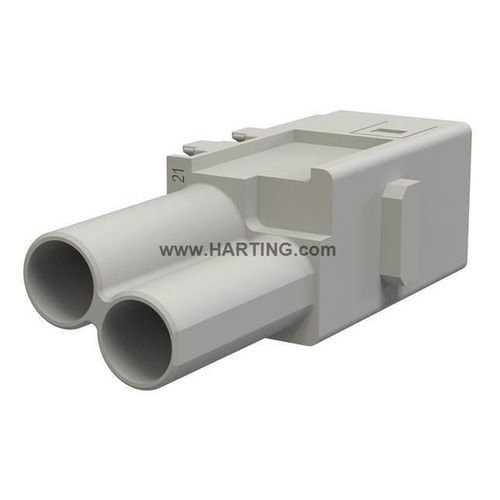

数据连接器模块 Han-Mod_M_CC_2_F_C.2_PIT

供电线对线连接母端

产品名称
Han-Mod_M_CC_2_F_C.2_PIT

主要特性

• Han® Domino CC Cube 模块（Domino module，Large Tab）
• Push-In 端子（免工具）
• 母件接点 — 2 位
• 导体截面积：1.5 ... 6 mm²
• 额定电流：40 A；额定电压：500 V
• 插入件材料：聚碳酸酯（PC）；颜色：RAL 7032（pebble grey）

描述 / 详细信息
用于工业连接器的紧凑型模块化插入件，适用于配电柜和设备中的电源与信号应用。图片仅供示意，请以技术数据为准。

分类 / 模块信息
类别：Modules
系列：Han-Modular®
模块类型：Han® Domino CC Cube
模块尺寸：Domino module
模块说明：Large Tab

版本

• 接线方式：Push-In
• 极性：母件
• 接点数：2

电气 / 机械

• 导体截面积：1.5 ... 6 mm²
• 导线外径：≤6.3 mm
• 额定电流：40 A
• 额定电压：500 V
• 额定冲击电压：6 kV
• 污染等级：3
• 绝缘电阻：>10^10 Ω
• 剥线长度：12 mm
• 工作温度范围：-40 ... +125 °C
• 插拔寿命：≥ 500 次

材料与合规性

• 材料（插入件）：聚碳酸酯（PC）；颜色（插入件）：RAL 7032（pebble grey）
• UL94 阻燃等级：V-0
• RoHS / ELV：符合；China RoHS：e
• REACH 附录 XVII / ANNEX XIV / SVHC：不含
• 加州 Proposition 65：不含
• 铁路车辆防火要求：EN 45545-2（R22, R23 — HL1–3）

商业 / 包装

• 包装数量：2
• 净重：13.2 g
• 原产国：罗马尼亚
• GTIN：5713141113397
• 欧盟关税号：85366990

技术规格

• 系列：Han-Modular® — Han® Domino CC Cube（Domino module，Large Tab）
• 接线：Push-In；极性：母件；接点：2
• 导体截面积：1.5 ... 6 mm²；导线外径：≤6.3 mm
• 电气额定值：40 A / 500 V；额定冲击电压：6 kV
• 工作温度：-40 ... +125 °C；插拔寿命 ≥ 500 次
• 材料：聚碳酸酯（PC），RAL 7032；UL94：V-0
